Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5 |
| Quantité de commande min: | 1 pc |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15 ~ 30 jours |
| Capacité d'approvisionnement: | 12000 PCS/year |
| Type: | Commande de pivotement | Matériau: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | système d'énergie solaire | Garantie: | 10 ans |
| couleur: | client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24V | D'entité: | longue vie |
| Surligner: | solar slew drive,slewing drive for solar tracking system |
||

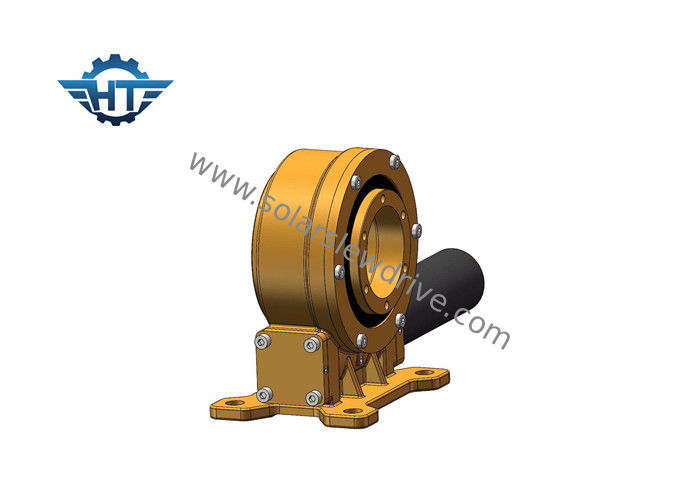

Petite commande de groupe de traqueur solaire simple d'axe avec le moteur 24vdc électrique pour les traqueurs solaires concentrés
Description
Une commande de groupe, généralement référée car une commande de ver ou les incidences de pivotement, est une complète, prêt à installer le système qui se compose de la vitesse ou incidence d'anneau de pivotement, ver, base, et logement complètement inclus. Il peut être adapté aux besoins du client avec les moteurs électriques hydrauliques ou, boîtes de vitesse planétaires.
Le cheminement photovoltaïque de centrale inclut la tringlerie plate de simple-axe, la tringlerie oblique de simple-axe, le simple-axe oblique, et le système de piste biaxial.
1. Tringlerie simple plate d'axe
Approprié aux latitudes en-dessous de 30 degrés et de terre incline moins de 12 degrés.
2. Tringlerie simple oblique d'axe
Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.
3. Unité oblique de simple-axe
Approprié au milieu aux latitudes élevées.
4. Double axe
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
9. Bas entretien
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
