Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5 |
| Quantité de commande min: | 1 pc |
|---|---|
| Prix: | 145~226 USD/PC |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15 ~ 30 jours |
| Capacité d'approvisionnement: | 12000 PCS/year |
| Type: | Commande de pivotement | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Système d'alimentation solaire | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24V | Caractéristique: | Longue durée |
| Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |
||

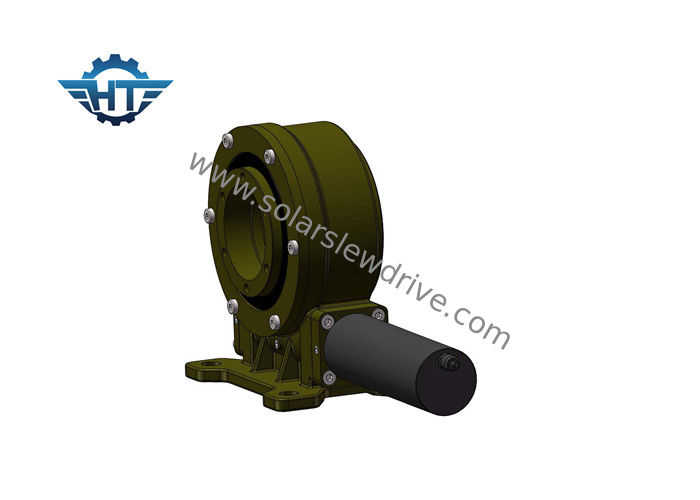

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec le ver d'enveloppe et le moteur électrique pour le traqueur solaire
Description
A massacré des commandes sont conçus dans la rotation photovoltaïque solaire de panneau et améliorent l'efficacité de production d'électricité. Elles peuvent être appliquées dans les solutions de cheminement solaires d'axe traqueur-simple de picovolte et de double axe, le concentrateur solaire, le plat solaire, le CPV (Photovoltaics concentré), le CSP (énergie solaire concentrée), la cuvette parabolique solaire etc.
Caractéristiques
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
équipement 9.Drilling
équipement 10.Military
