Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | 145~226 USD/PC |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15 ~ 30 jours |
Capacité d'approvisionnement: | 12000 PCS/year |
Type: | Commande de pivotement | Matériau: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | système d'énergie solaire | Garantie: | 10 ans |
couleur: | client requis | Taille: | 3 pouces - 25 pouces |
Moteur: | 24V | D'entité: | longue vie |
Surligner: | anneau de pivotement d'engrenage à vis sans fin,moteur d'engrenage à vis sans fin |

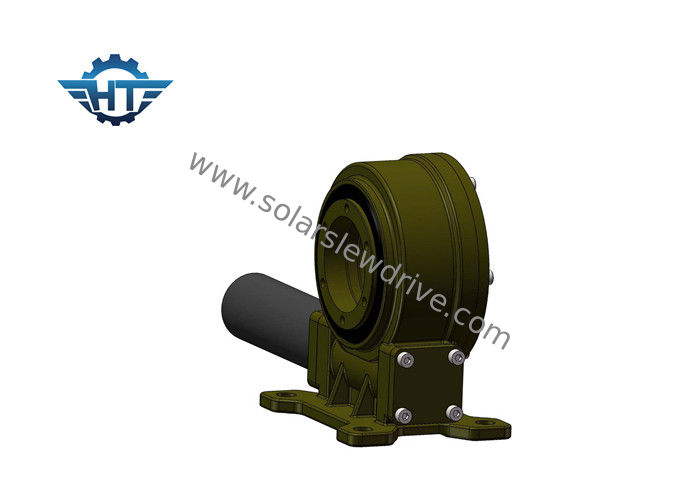

Commande simple de groupe d'engrenage à vis sans fin d'axe du VE de lecteur solaire de groupe pour le système de piste solaire
Description
Une commande de groupe, généralement référée car une commande de ver ou les incidences de pivotement, est une complète, prêt à installer le système qui se compose de la vitesse ou incidence d'anneau de pivotement, ver, base, et logement complètement inclus. Il peut être adapté aux besoins du client avec les moteurs électriques hydrauliques ou, boîtes de vitesse planétaires.
Caractéristiques
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement d'embrayage ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
