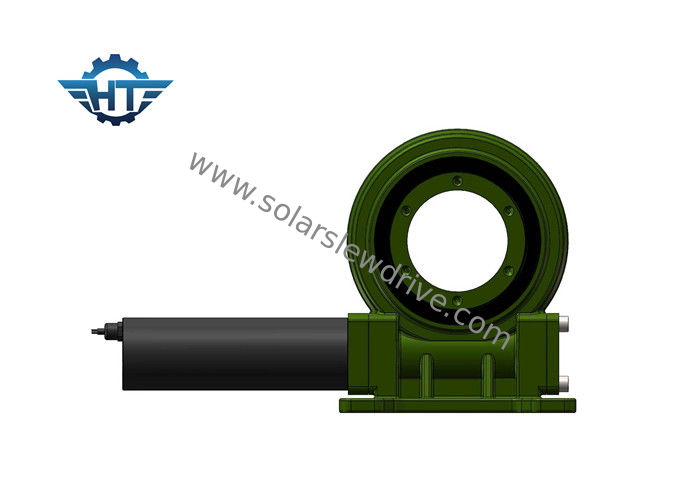

La commande verticale de groupe d'engrenage à vis sans fin VE7 pour les traqueurs solaires avec la vitesse 24VDC électrique circule en voiture

La commande verticale de groupe d'engrenage à vis sans fin VE7 pour les traqueurs solaires avec la vitesse 24VDC électrique circule en voiture

  • La commande verticale de groupe d'engrenage à vis sans fin VE7 pour les traqueurs solaires avec la vitesse 24VDC électrique circule en voiture
  • La commande verticale de groupe d'engrenage à vis sans fin VE7 pour les traqueurs solaires avec la vitesse 24VDC électrique circule en voiture
La commande verticale de groupe d'engrenage à vis sans fin VE7 pour les traqueurs solaires avec la vitesse 24VDC électrique circule en voiture
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériau: 50Mn, 42CrMo modèle: VE7 »
Rapport de vitesse: 57:1 Couple de production évaluée: 1750Nm
Tenir le couple: 13200Nm Inclinaison du couple: 7000Nm
Efficacité: 40% Couleur standard: RAL 9006
Surligner:

solar tracker drive

,

slewing drive for solar tracking system

La commande verticale de groupe d'engrenage à vis sans fin VE7 avec la vitesse 24VDC électrique circule en voiture pour les traqueurs solaires





Description


Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'une vitesse, d'une base et d'un ver de pivotement. Cette unité introduit les avantages d'une vitesse de pivotement et d'un ver dans une unité.



L'axe simple des commandes que verticales de groupe sont montées verticalement, il est spécifiquement conçu pour les systèmes de piste solaires d'axe simple plat qui exigent le cheminement vers le soleil pour est-ouest. La rotation précise de la commande verticale de groupe permet au mécanisme de dépister parfaitement. Ce genre de commande verticale de pivotement est manufacturé utilisant la dernière technologie qui incorpore le mécanisme de sablier.

Avantages

1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique

Représentation technique



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78 kilogrammes
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105 kilogrammes
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185 kilogrammes
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244 kilogrammes


Services adaptés aux besoins du client


1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.



Glossaire des paramètres principaux

Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : La charge parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.
