Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo | modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de production évaluée: | 1750Nm |
| Tenir le couple: | 13200Nm | Inclinaison du couple: | 7000Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | solar tracker drive,solar slew drive |
||

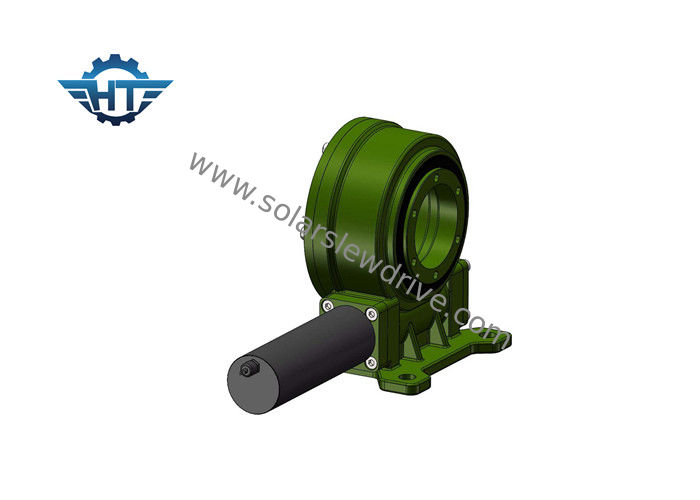

La commande solaire verticale de groupe du traqueur VE7 avec l'engrenage 24VDC planétaire circule en voiture pour les traqueurs solaires
Description
Les commandes verticales de groupe sont montées verticalement, il est spécifiquement conçues pour les systèmes de piste solaires d'axe simple plat qui exigent le cheminement vers le soleil pour est-ouest. La rotation précise de la commande verticale de groupe permet au mécanisme de dépister parfaitement. Ce genre de commande verticale de pivotement est manufacturé utilisant la dernière technologie qui incorpore le mécanisme de sablier.
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Données techniques
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : La charge parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.
