Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 Nm |
| Tenir le couple: | 13500 Nm | Inclinaison du couple: | 13200 Nm |
| efficacité: | 40% | Couleur standard: | RAL 9006 |
| Charge axiale: | 34 kN | Charge radiale: | 58 kN |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

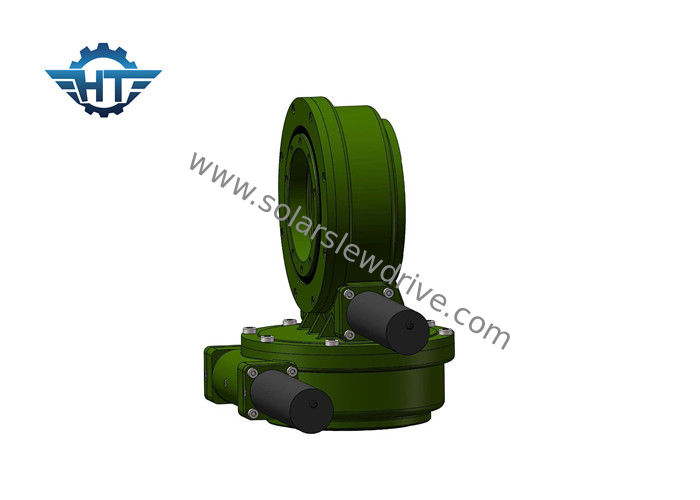

Le traqueur solaire de double axe a massacré la commande avec le moteur engrenage planétaire pour le système de piste solaire
Introduction
La double commande de groupe d'axe de 7 pouces SDE7 sont parfaite pour les situations qui ont besoin de la voie vers le soleil tout le temps du lever de soleil au coucher du soleil. Elle peut augmenter la capacité de production d'énergie. Les applications typiques incluent les traqueurs solaires de double axe, il peuvent également appliqué dans des plats de satellite et de radar, les machines qui ont besoin déplacer 360 degrés aux deux directions.
Caractéristiques
1. Enveloppement de l'intérieur d'entraînement de ver
2. Contact dentaire multi pour assurer la charge élevée
3. Fonction à verrouillage automatique
4. Peut être assorti avec le genre différent de moteurs
Feuille technique de SDE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | kilogramme | ||||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
Application
Les commandes de pivotement peuvent être employées pour un large éventail d'applications. Les secteurs de la gamme de déploiement des excavatrices et des grues, extraction à ciel ouvert et turbines de vent, à l'antenne. D'autres champs d'application incluent la construction et le système de piste solaire.
