Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Couple de production évaluée: | 2000 nanomètres |
Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
charge axiale: | 34 KN | Charge radiale: | 58 KN |
Surligner: | solar tracker drive,solar slew drive |

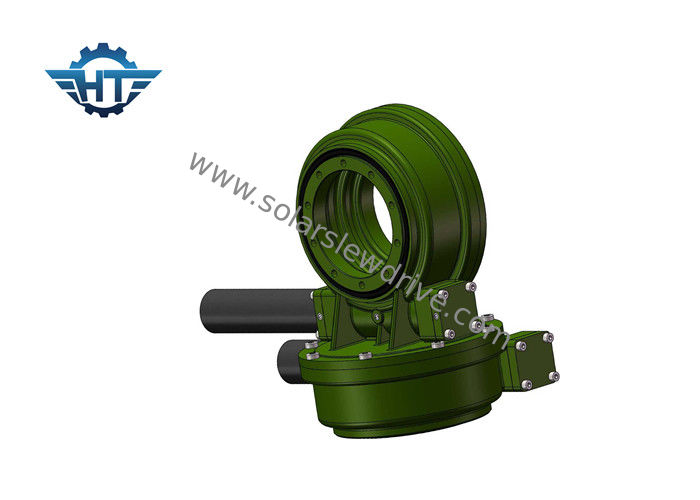

Petite commande de groupe de double axe avec le moteur 24VDC adapté planétaire pour le système de piste solaire
Description
Les commandes du pivotement de Hangtuo fournissent un grand rapport à une étape unique de l'embrayage, optimisée pour le poids contre la représentation. Les incidences et les vitesses sont assemblées dans un bas-profil, auto-maintenant, et prêt-à-installent le logement, permettant au produit de réagir à toutes les forces axiales et radiales, et résultant inclinant des moments créés dans les applications les plus provocantes. Ces produits haut-adaptables comportent également la résistance aux chocs forte, la représentation de longue vie, la rotation sans heurt, soutenir la protection, et les options scellées d'entraînement. Tous les avantages techniques, combinés avec d'industrie-principales normes de qualité, font à des produits de Hangtuo les candidats idéaux pour des applications représentation-critiques et résistantes.
Le principe de fonctionnement d'entraînement de groupe
Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; l'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement. La commande de pivotement a à verrouillage automatique inverse en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses.
Diagramme de représentation de SDE
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Glossaire des paramètres principaux
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Chargez la verticale à l'axe de l'incidence de pivotement
Charge axiale : Chargez le parallèle à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
