Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou, Chine | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple normal de sortie: | 533 nanomètre | Tenir le couple: | 7000 nanomètre |
| Inclinaison du couple: | 744 nanomètre | Couple de sortie évaluée: | 0,065 T/MN |
| Utilisation: | Traqueurs solaires | Protégez la caractéristique: | IP66 |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

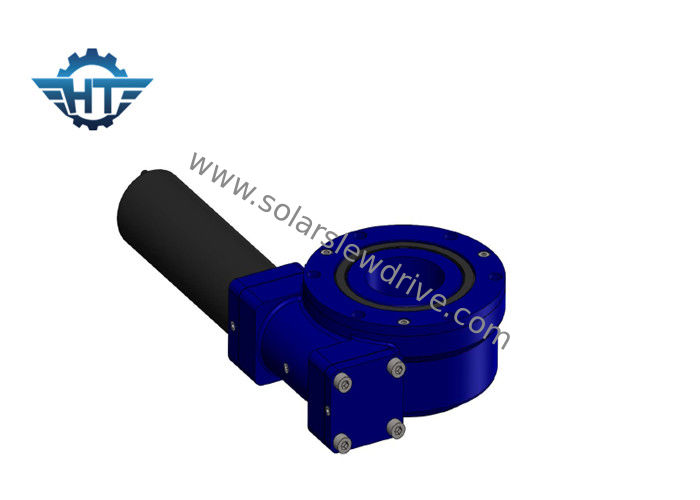

SE3 a enfermé la commande solaire de groupe de traqueur avec le moteur et le Hall Sensors de l'engrenage 24VDC planétaire
Description
La boîte de vitesse d'entraînement de ver convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.
En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues de chargement hydrauliques sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.
Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.
Paramètres de la commande de pivotement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Remarques
1. Différents moteurs (C.A., C.C, et hydraulique) peuvent être conçus selon l'exigence de client.
2. L'axe vis-à-vis le moteur peut choisir d'être tête de sortilège ou de ne pas ensorceller la tête.
Moteur de C.C
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 hours.www
Dimensions
