Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE1~SE25 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou, Chine | Modèle: | SE1~SE25 |
|---|---|---|---|
| Rapport de vitesse: | 31:1~150:1 | Application: | Traqueurs solaires |
| Conducteur: | Moteur de la vitesse 24VDC | Certificat: | ISO9001/CE |
| Caractéristique: | Axe simple | Entretien: | Libre |
| Couleur: | Comme en a été faite la demande | Contrecoup: | 0,1 degrés |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

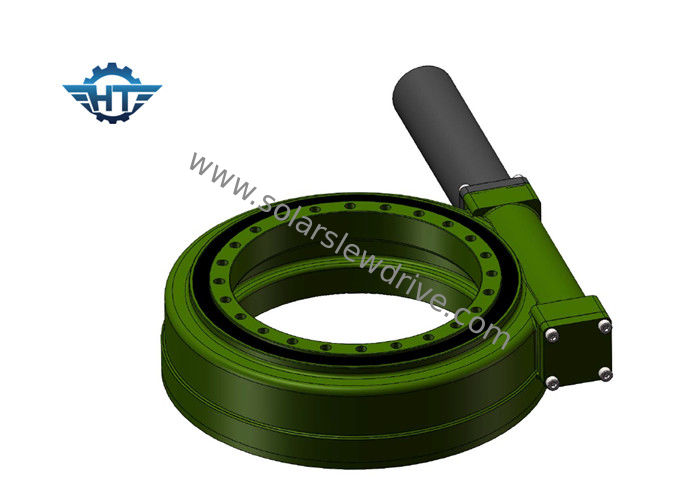

Axe simple SE1 - le traqueur SE25 solaire a massacré la commande avec le moteur de la vitesse 24VDC pour le système de piste solaire
Description
L'anneau de pivotement, également connu sous le nom d'incidences de pivotement ou incidence de plaque tournante, est une grande incidence qui peut soutenir la charge plus axiale, charge radiale et moment d'inclinaison. On le connaît comme : « joints de machine », les pièces essentielles de transmission de machines, entre les deux objets qui doivent être mouvement rotatoire relatif. Il a l'anneau intérieur et externe, le roulement et d'autres composants.
On peut considérer la commande de pivotement comme boîte de vitesse parce que les composants de mouvement de noyau sont l'axe d'incidence et de ver de pivotement. Il se compose également des composants auxiliaires tels que les joints, le logement, et le moteur. Comme source d'énergie, le moteur de groupe est habituellement moteur d'engrenage planétaire de C.C ou moteur de vitesse à C.A. Le moteur hydraulique à C.A. est principalement utilisé dans les machines de construction comme système d'entraînement de puissance. Car le composant de noyau pivote la commande d'anneau, la boîte de vitesse de pivotement peut aisément résister aux forces axiales et radiales. Le principe de fonctionnement d'entraînement de groupe : Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; L'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement.
La commande de pivotement a l'inverse à verrouillage automatique en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.
Avantages d'entraînement de pivotement
1. La technologie de ver de sablier fournit plus de contact dentaire, un couple plus élevé
2. fournissez à une solution économique et compacte de bas coûts de maintenance
3. la vitesse et le caniveau de pivotement durcissent l'augmentation de technologie transformatrice la vie d'entraînement de groupe
4. Tous les composants de mécanisme de pivotement sont rigoureusement examinés et avoir la garantie de la bonne qualité
5. Custom design est disponible
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Application d'entraînement de pivotement
La commande de pivotement est un produit parfait de contrôle de mouvement pour l'application qui exige la force de rotation de couple.
A massacré la commande pour solaire : elle est conçue dans la rotation photovoltaïque solaire de panneau et améliore l'efficacité de production d'électricité. Les solutions de cheminement solaires d'axe simple et de double axe sont disponibles. La commande de pivotement de Jack Motion de puissance pour l'application solaire de système de piste incluent le plat solaire de concentrateur solaire, CPV (Photovoltaics concentré), CSP (énergie solaire concentrée), cuvette parabolique solaire, traqueur de picovolte
Pour des générateurs de vent : Des commandes de pivotement sont employées pour tourner le piédestal dans des turbines de vent
Commande de pivotement pour l'application de machines de construction : largement appliqué sur la grue montée de camion, plate-forme de travail aérienne, grue de dock, grippage de bois de construction
Pour le marché d'industrie : Chaîne de montage d'automation/, bras robotique
Pour le satellite : a massacré la commande peut être employé pour les télécommunications spatiales et les systèmes de localisation mondiaux dans l'antenne parabolique
