Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | Se 14 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~1100 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Rapport de vitesse: | 125:1 | Type: | Inclus |
---|---|---|---|
Application: | Énergie solaire | Pilote: | moteur hydraulique |
Grade d'IP: | IP66 | couleur: | Comme l'a demandé |
Effciency: | 40% | Contrecoup: | 0,1 degrés |
Surligner: | boîte de vitesse d'entraînement de ver,anneau de pivotement d'engrenage à vis sans fin |

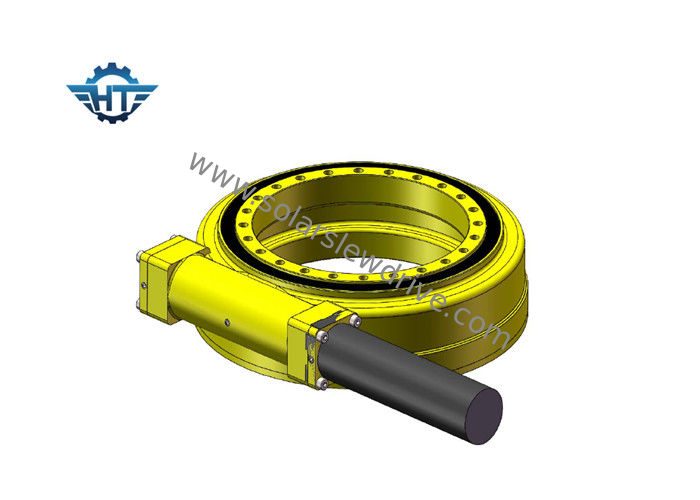

Commande de groupe d'engrenage à vis sans fin SE14, commande d'anneau de pivotement incluse par IP66 pour le système de piste solaire
Descriptions
Rapport de vitesse
La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Ceci a augmenté des résultats d'engagement de dent dans une plus grandes force, efficacité et longévité.
Fonction
Le pivotement conduit la fonction avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduit par le moteur électrique de vitesse.
Avantages
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit,
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement d'embrayage ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. De grande précision
Paramètres d'optimisation du traitement des séries de Se
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
