Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction

Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction

  • Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction
  • Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction
Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: Le VE 9
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Type: Inclus Application: machines de construction
Pilote: moteur hydraulique Grade d'IP: IP66
couleur: Comme l'a demandé Effciency: 40%
modèle: VE9 Rapport: 61:1
Surligner:

moteur hydraulique de groupe

,

vitesse de pivotement



Boîte de vitesse d'entraînement du ver VE9 avec le logement inclus pour le système de piste solaire d'axe simple



Description de produit



Concevoir vertical est la plus grande tache lumineuse des commandes de pivotement de Hangtuo, concevoir vertical est principalement employé pour le système solaire de traqueur, la structure spéciale simplifie la structure complexe de la parenthèse solaire de système de piste d'axe simple, réduisant le coût du système entier, concevoir vertical joue un rôle plus concurrentiel sur le marché solaire de traqueur.



Modèle : VE9 Point d'origine Changzhou, Chine
Marque HANGTUO Type Inclus
Matériel 42CrMo, 50Mn Couple de sortie 2000 N.m
Inclinaison du couple de moment 16 K N.m Tenir le couple 30,5 K N.m
Estimation axiale statique 60 KN Estimation radiale statique 130 KN
Estimation axiale dynamique 30 KN Estimation radiale dynamique 65 KN
Rapport de vitesse 37:1 Efficacité 40%

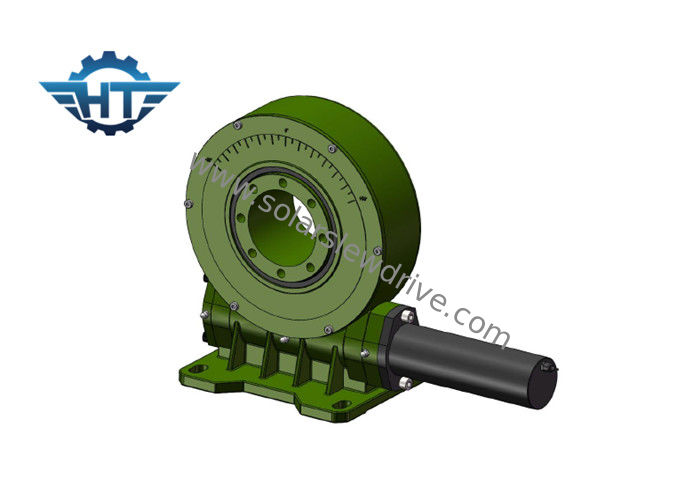

Boîte de vitesse d'entraînement de groupe de VE9 Vertial avec le logement inclus pour des machines de construction 0

Applications


La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que des héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE



Caractéristique



1. Concevoir inclus vertical avec la sortie simple ou double.

2. Utilisant l'engrenage à vis sans fin de sablier, la multi-dent entrant en contact, transfèrent le couple élevé pour résister à une plus grande charge.



Paramètres des séries du VE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Oui 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Oui 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Oui 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Oui 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Oui 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Oui 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Oui 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Oui 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 251
