Fourniture des commandes innovatrices et rentables de pivotement

Aperçu ProduitsCommande de groupe d'engrenage à vis sans fin

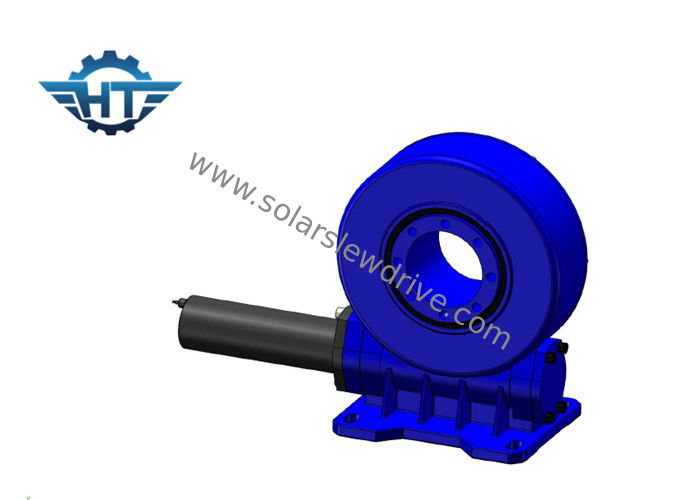

Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires

Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires

  • Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires
  • Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires
Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE9 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériau: 50Mn, 42CrMo modèle: VE9 »
Rapport de vitesse: 61:1 Couple de production évaluée: 4300 nanomètre
Tenir le couple: 27200 nanomètre Inclinaison du couple: 16000 nanomètre
Efficacité: 40% précis: moins de 0,1 degrés
Surligner:

boîte de vitesse d'entraînement de ver

,

moteur d'engrenage à vis sans fin





Commande du groupe VE9 avec la sortie de bride, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires



Description



Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.



Il convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.

En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues hydrauliques de chargement sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.



Petite sortie de bride d'entraînement du groupe VE9, commande simple d'engrenage à vis sans fin d'axe appliquée dans les traqueurs solaires 0



Données techniques



Modèle : VE9 Point d'origine Changzhou, Chine
Marque HANGTUO Type Inclus
Matériel 42CrMo, 50Mn Couple de sortie 4300 N.m
Inclinaison du couple de moment 16 K N.m Tenir le couple 27 K N.m
Estimation axiale statique 60 KN Estimation radiale statique 130 KN
Estimation axiale dynamique 30 KN Estimation radiale dynamique 65 KN
Rapport de vitesse 37:1 Efficacité 40%





Données techniques d'entraînement de groupe du VE



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78 kilogrammes
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105 kilogrammes
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185 kilogrammes
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244 kilogrammes





Avantages



1. La rotation ±60°, arrêt dur/limitent dur à l'intérieur de la commande en cas d'échec de contrôle de logiciel

2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit

3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement d'embrayage ; ceci est déjà placé par le producteur avant usine

4. Installation simple et bas entretien

5. Utilisation rationnelle de l'espace

6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire

7. Méthode facile et fluidee de commencer et de s'arrêter
