Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | Se 3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Rapport de vitesse: | 31:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Énergie solaire | Pilote: | moteur hydraulique |
| Grade d'IP: | IP66 | couleur: | Comme l'a demandé |
| Effciency: | 40% | Contrecoup: | 0,1 degrés |
| Surligner: | solar tracker drive,slewing drive for solar tracking system |
||

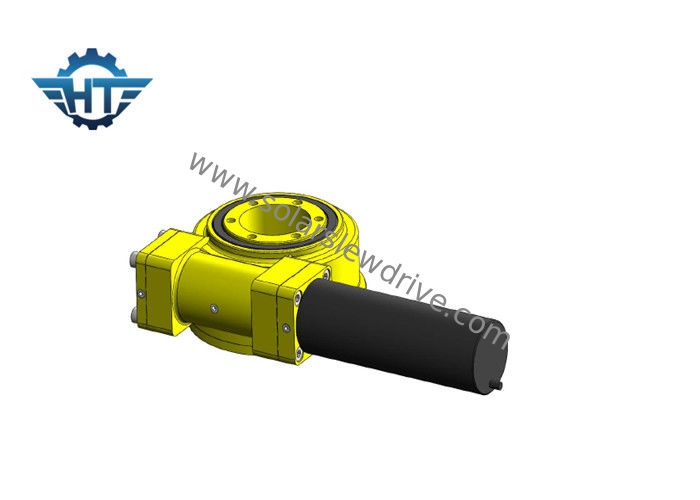

Le ver de Se a embrayé la commande simple de groupe d'axe avec de grande précision pour le système d'alimentation solaire concentré par utiliser-et industriel
Description
Le traqueur solaire doit avoir le mouvement sans heurt, lent et vigoureux. Le traqueur devrait posséder l'exactitude de position et le niveau élevé élevés de fiabilité. Ces conditions peuvent être atteintes par les conducteurs particulièrement conçus connus sous le nom de conducteurs de pivotement.
Exactitude : 0,1 degrés
Disponible : 3 pouces - 12 pouces
Installation horizontale
On lui conseille de monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et d'ajouter la protection pour l'axe d'altitude. Pour d'autres applications, les directions de support seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.
Installation verticale
On lui conseille de monter les commandes de pivotement se rapportant à la partie supérieure de dessin jointe dans des demandes solaires de meilleure protection. Pour d'autres applications, les directions de support seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.
Détails
1. En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément.
2. La commande de pivotement est largement appliquée dans les remorques modulaires, tous les types de grues, la plate-forme de fonctionnement aérienne, les systèmes de piste solaires et les systèmes d'énergie éolienne.
3. Des boîtes de vitesse électriques et planétaires peuvent être conçues selon l'exigence de client.
4. La commande de pivotement a l'avantage de l'espace d'économie dans les équipements, de la capacité de charge maximum dans un design compact, de la durée de vie étendue, des coûts de maintenance réduits, etc.
Paramètres d'optimisation du traitement des séries de Se
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Dessins de structure
1. Base de logement
2. Anneau de pivotement
3. Caniveau
4. Joint
5. Plat supérieur
6. Conduisez (moteur hydraulique de /electronic de moteur)
7. Circulez en voiture l'adaptateur
8. Joint circulaire
9. Trou d'entrée
10. Axe vis-à-vis le moteur
11. Monture
12. Couverture
13. Encodeur
