Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE5 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| modèle: | 5 pouces | Rapport de vitesse: | 37 |
|---|---|---|---|
| Efficacité: | 40% | Type: | double axe |
| Application: | système de piste solaire | Service d'OEM: | Disponible |
| Point d'origine: | Changzhou (Chine). | Pilote: | 12/24vdc moteurs, moteurs servo |
| Surligner: | solar slew drive,slewing drive for solar tracking system |
||

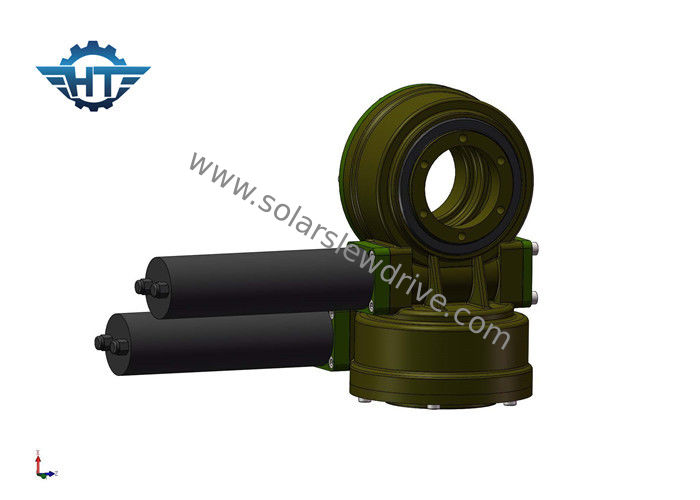

Petits commandes de groupe de double contrecoup élevé d'axe, ver et structure de vitesse pour le système de piste solaire de double axe
Description
Les commandes de pivotement se composent pivoter l'incidence, axe de ver, logement, incidence, circulent en voiture et ainsi de suite. Circulez en voiture la commande l'axe de ver, l'anneau externe de l'incidence de pivotement tournera, l'anneau externe produisent le couple par la bride tandis que l'anneau intérieur de l'incidence de pivotement est fixé dans le logement.
Fonction
La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tourne à l'azimut et à l'altitude conduits en pivotant la commande.
Application
Pour solaire : Elle est conçue dans le système de piste solaire et améliore l'efficacité de production d'électricité.
Pour l'utilisation industrielle : Principalement utilisé pour conduire la rotation deux relative objecte dans 360°.
Avantages
1. Conçu avec l'axe de ver de sablier qui fournit plus de contact dentaire et de couple plus élevé
2. La durée de vie est augmentée par la vitesse et le caniveau durcissent
3. La performance des produits est examinée et qualité du produit assurée.
Il y a beaucoup d'applications dans lesquelles la commande de pivotement peut être utilisée, principalement parce qu'elle est parfaite pour les applications qui exigent charge-tenir la puissance et la force de rotation de couple.
Caractéristiques
| Paramètres d'optimisation du traitement de modèle de SDE | ||||||||||
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
