Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE3 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo, QUART | Modèle: | SDE |
---|---|---|---|
Taille: | 3-25 pouce | Taille de trou: | 100-800mm |
Options de vitesse: | Vitesses externes | Garantie: | 5 ans |
OEM: | Disponible | Type tournant: | Double axe |
Surligner: | solar tracker drive,solar slew drive |

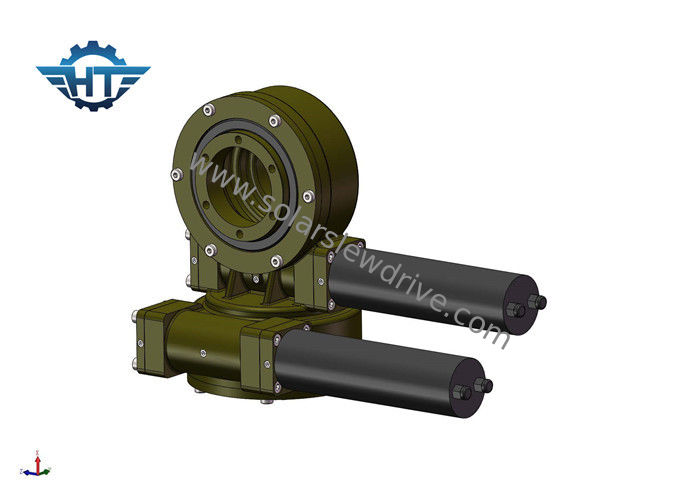

Commandes antiusure et petites de groupe de larme avec le logement inclus IP66 pour les systèmes de piste solaires
Description
Les commandes du pivotement de Hangtuo fournissent un grand rapport de vitesse à une étape unique de l'embrayage, optimisée pour le poids contre la représentation. Les wroms et les vitesses sont assemblés dans un bas-profil, auto-maintenant, et prêt-à-installent le logement, permettant au produit de réagir à toutes les forces axiales et radiales, et résultant inclinant des moments créés dans les applications les plus provocantes. Ces produits haut-adaptables comportent également la résistance aux chocs forte, la représentation de longue vie, la rotation sans heurt, soutenir la protection, et les options scellées d'entraînement. Tous les avantages techniques, combinés avec d'industrie-principales normes de qualité, font à des produits de Hangtuo les candidats idéaux pour des applications représentation-critiques et résistantes.
Le principe de fonctionnement d'entraînement de groupe
Le ver est conduit par le moteur, qui conduit la commande de pivotement pour tourner et produire le couple par la bride fixe dans le logement. La commande de pivotement a l'inverse à verrouillage automatique en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses.
Fonctionnalités clé
1. écurie
2. haute précision
3. excellente représentation
Modèle Performance Parameters de SDE
Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Effeciency | Précision (degré) | IP | Temp travaillant. (℃) | À verrouillage automatique | Poids (kilogrammes) |
3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 160 kilogrammes |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 705 kilogrammes |
