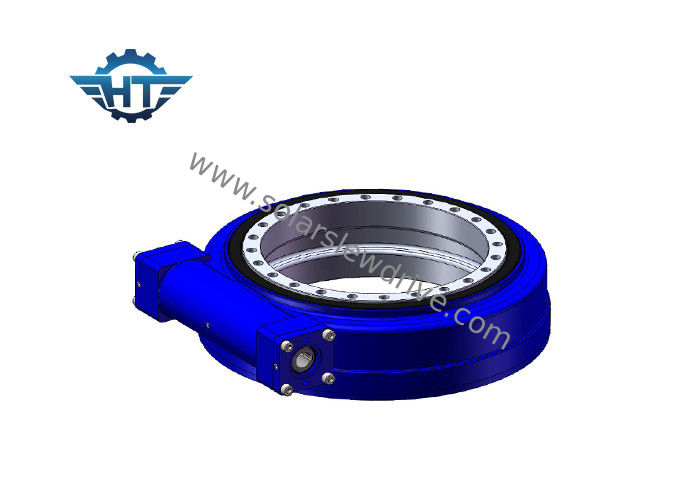

Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE21 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo | modèle: | SE21 » |
---|---|---|---|
Rapport de vitesse: | 125:1 | Couple de sortie évaluée: | kNm 16 |
Inclinaison du couple: | kNm 205 | Efficacité: | 40% |
Couleur: | RAL 9006 ou comme en a été faite la demande | ||
Surligner: | boîte de vitesse d'entraînement de ver,anneau de pivotement d'engrenage à vis sans fin |
Commande de groupe incluse 21 par pouces d'engrenage à vis sans fin, petite commande de groupe pour la robotique d'automation
Description
Caractéristiques de mécanisme d'engrenage à vis sans fin
1. Peut obtenir un grand rapport de transmission, plus contrat que le mécanisme de vitesse oblique décalé d'axe
2. La surface de maillage de dent de deux roues pour la ligne contact, sa portance est beaucoup plus haute que le mécanisme de vitesse oblique décalé d'axe
3. La commande de ver est équivalente à la transmission en spirale ; c'est transmission de maillage de multi-dent, ainsi la transmission est lisse, à faible bruit
4. À verrouillage automatique. Quand l'angle de guide du ver est moins que l'angle équivalent de frottement entre les dents de maillage, le mécanisme a la caractéristique de à verrouillage automatique ; il peut réaliser le à verrouillage automatique inverse, c'est-à-dire, seulement le ver pour conduire la roue de ver. Avec cette configuration, le mécanisme de ver utilisé dans les machines lourdes peut jouer un rôle de protection de sécurité.
5. Basse efficacité de transmission, usage sérieux. Quand l'engrenage à vis sans fin est engagé par transmission, la vitesse de glissement relative entre les dents de maillage est grande, ainsi la perte de frottement est grande et l'efficacité est basse. D'autre part, l'usage relatif de surface de dent d'ambassadeur de vitesse de glissement est sérieux et au-dessus de la chaleur, afin d'absorber la chaleur et réduire l'usage, souvent l'utilisation d'une résistance plus chère antifriction et à l'abrasion de meilleurs matériaux et de bon dispositif de lubrification, ainsi le coût est plus haut
6. Force axiale de grand ver
Produit Descripition
Point d'origine : Jiangsu, Chine (continent)
Marque : Hangtuo
Estimation axiale statique : 1600 KN
Estimation radiale statique : 640 KN
Estimation axiale dynamique : 385 KN
Estimation radiale dynamique : 335 KN
Condition : Nouveau
Couple de sortie : kNm 16
Rapport de vitesse : 125:1
Inclinaison du couple de moment : 205 KN.m
Tenir le couple : 105 KN.m
Moteur : 125CC, 160CC, moteur 200CC hydraulique
Service après-vente fourni : Machine disponible pour entretenir des machines à l'étranger
Des commandes de pivotement de Hangtuo et l'incidence de pivotement/anneau peuvent être employés pour le matériel de construction et le système de robotique d'automation, tel que les grues montées par camion, les carnes en mer, excavatrice.
Avantages
1. Moment fort de renversement
2. Adopt enveloppant la commande de ver
3. contact dentaire multi, capacité de charge élevée
4. fonction à verrouillage automatique
Commande recommandée de pivotement
Commande incluse de pivotement de logement | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Commande incluse précise de pivotement de logement | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Commande de pivotement d'engrenage à vis sans fin | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Doubles commandes de pivotement d'axe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Commande incluse verticale de pivotement | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
