Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE5 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo, QUART | modèle: | 7 pouces biaxial |
---|---|---|---|
Rapport de vitesse: | 57: 1 | Couple de sortie: | 0,8 kNm |
Tenir le couple: | kNm 6 | Inclinaison du couple: | kNm 9,2 |
Efficacité: | 40% | Temp de travail.: | -30℃~+120℃ |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

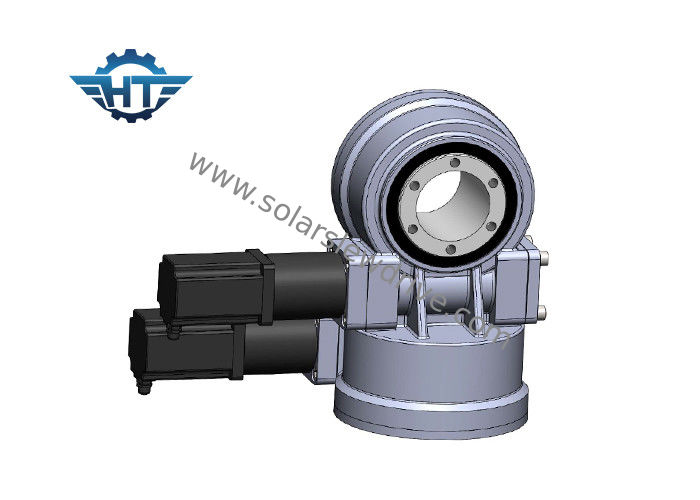

Commande de logement incluse de pivotement d'engrenage à vis sans fin de 5 pouces pour le système et le satellite de piste solaires de double axe
Description
La commande de groupe est un produit amélioré des incidences de groupe, qui se compose habituellement de ver, d'incidences de type turbo de groupe, de logement et de ressource de puissance. Le logement qui emploient l'acier moulé de haute qualité a des utilisations 42CrMo très de haute résistance, d'engrenage à vis sans fin et une nitruration d'ion de lueur, sa force de résistance à l'usure est plus haut, dureté plus forte et durée de vie plus longtemps comparée au matériel traditionnel domestique de la nitruration 50Mn de gaz, et tout autre ver domestique d'enveloppe.
Données techniques de production
Modèle : SDE7
Point d'origine : Changzhou, Chine
Marque : HT
Type : Inclus
Matériel : 42CrMo, 50Mn
Couple de sortie : 800N.m
Inclinaison du couple de moment : 6000 N.m
Tenir le couple : 9200 N.m
Estimation axiale statique : 133 KN
Estimation radiale statique : 53 KN
Estimation axiale dynamique : 32 KN
Estimation radiale dynamique : 28KN
Rapport de vitesse : 57:1
Efficacité : 40%
La commande du pivotement de Hangtuo se compose de logement, rapport de pivotement, scellage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire.
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Diagramme de représentation de série de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Classifications et dessins
Il y a habituellement type simple d'axe ; double type d'axe, type vertical et double type de ver de 3 à 25 pouces, pour des pls de détail nous contacter pour le dessin de ventes.
