Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Numéro de modèle: | EXPERT EN LOGICIEL, VE |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Certification: | ISO, CE | Type: | Commande simple de pivotement d'axe |
|---|---|---|---|
| Classe de Safty: | IP65 | Protégez la caractéristique: | Inclus |
| Matériau: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
| Taille: | 3 pouces à 25 pouces | Application: | Traqueur industriel et solaire |
| Surligner: | commande de pivotement pour le système de piste solaire,commande de groupe pour le traqueur solaire |
||

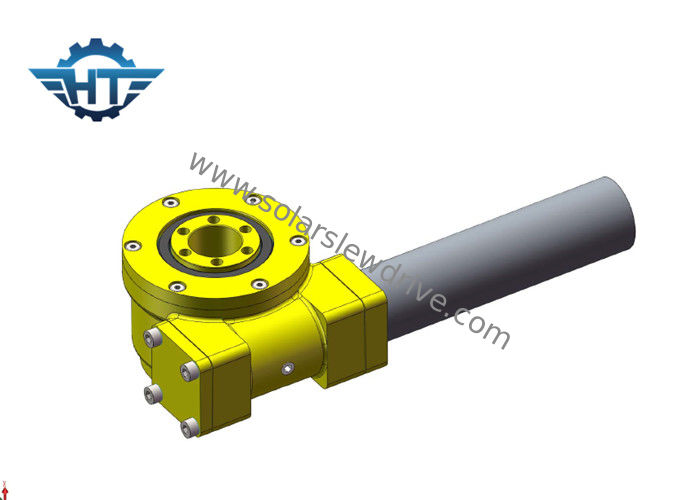

Commande solaire de traqueur de traitement antirouille attachée avec le moteur d'engrenage planétaire de C.C appliqué dans les traqueurs solaires plats
Description
La conception mécanique du traqueur devrait prendre en considération le déplacement maximum du soleil pendant le solstice d'été (l'angle excentré maximum entre les haches). Le traqueur simple plat d'axe ou le traqueur d'axe polaire (axe simple oblique), le mouvement angulaire maximum habituellement ne dépasse pas ou 120°.
La conception mécanique de structure de la commande de groupe doit être étroitement et solidement, prenant en considération la dilatation thermique du métal et l'installation correcte de la commande de groupe.
Dans le cas de l'usage mécanique raisonnable, la perte de pression de vent et la dépréciation de matériel, le système de piste peuvent garantir la période d'utilisation de 25 ans. En même temps, afin de protéger la longue durée de vie, toutes les parties de la commande de groupe doivent plaquer ou autre traitement antirouille de surface.
Données de Techical
| Paramètres d'optimisation du traitement de modèle de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Effeciency | Précision (degré) | IP | Temp travaillant. (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui |
204 |
Instructions d'installation
Les commandes de pivotement de série de Se sont généralement installées horizontalement. Et nous recommandons également d'installer considérer horizontalement la représentation des commandes de pivotement.
