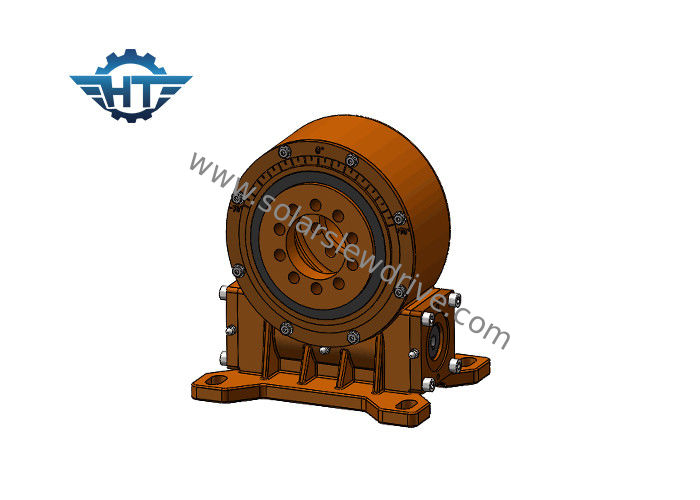

Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires

Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires

  • Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires
  • Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires
Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE8
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Type: Commande du pivotement VE8 Point d'origine: Changzhou (Chine).
Fonction: Augmentez le couple Certification: ISO, CE
Protégez: Inclus Matériau: 42CrMo ou 50Mn
Garantie: 10 ans Taille: 3 pouces à 25 pouces
Surligner:

commande de pivotement pour le système de piste solaire

,

commande solaire de traqueur

Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires



Description



L'anneau de pivotement, également connu sous le nom d'incidences de pivotement ou incidence de plaque tournante, est une grande incidence qui peut soutenir la charge plus axiale, charge radiale et moment d'inclinaison. C'est les pièces essentielles de transmission de machines. Il a l'anneau intérieur et externe, le roulement et d'autres composants.



On peut considérer la commande de pivotement comme boîte de vitesse parce que les composants de mouvement de noyau sont l'axe d'incidence et de ver de pivotement. Il se compose également des composants auxiliaires tels que les joints, le logement, et le moteur. Comme source d'énergie, le moteur d'entraînement de groupe est habituellement moteur d'engrenage planétaire de C.C, moteur pas à pas de C.C, C.A. du moteur etc. de vitesse à C.A. le moteur qu'hydraulique est principalement utilisé dans les machines de construction comme système d'entraînement de puissance. Car le composant de noyau pivote la commande d'anneau, la commande de pivotement peut aisément résister aux forces axiales et radiales.



Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires 0  Commande solaire verticale de groupe du traqueur Ve8 avec la vitesse et le ver hélicoïdaux d'enveloppe pour les traqueurs solaires 1



Le groupe conduit le principe de fonctionnement



Le ver est conduit par le moteur, qui conduit l'anneau externe de l'anneau de pivotement pour tourner ; l'anneau externe a produit le couple par la bride et l'anneau intérieur de l'anneau de pivotement est fixé dans le logement.

La commande de pivotement a à verrouillage automatique inverse en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité. Comparé aux produits traditionnels d'oscillation, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation.



Données techniques



Modèle Couple de sortie évaluée (N.m) Tenant le couple (N.m) TiltingTorque (N.m) Charge axiale (kN) Charge radiale (kN) Rapport Précision (degré) Précision IP À verrouillage automatique Poids (kilogrammes)
3" 600 1800 1500 22 15 31:1 40% ≤0.10 66 Oui 12kg
5" 800 9200 5000 16 27 37:1 40% ≤0.10 66 Oui 18kg
7" 1750 13200 7000 34 58 57:1 40% ≤0.10 66 Oui 32kg
8" 2250 20400 11200 50 80 51:1 40% ≤0.10 66 Oui 28kg
9" 4300 30800 16000 60 130 61:1 40% ≤0.10 66 Oui 52kg
12" 5600 40560 25000 77 190 78:1 40% ≤0.10 66 Oui 65kg
14" 6750 44200 48000 110 230 85:1 40% ≤0.10 66 Oui 88 kilogrammes
17" 9460 53040 67000 142 390 102:1 40% ≤0.10 66 Oui 135 kilogrammes
21" 16000 65000 89000 337 640 125:1 40% ≤0.10 66 Oui 192 kilogrammes
25" 21450 89000 112000 476 950 150:1 40% ≤0.10 66 Oui 251 kilogrammes
