Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE, SDE, VE |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou (Chine). | Grade d'IP: | IP66 |
|---|---|---|---|
| Type: | Commande de pivotement | Matériau: | 42CrMo ou 50Mn |
| Garantie: | 3~10 ans | Taille: | 3 pouces à 25 pouces |
| Application: | système d'énergie solaire | Moteur: | C.A. ou C.C ou Hydarulic |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

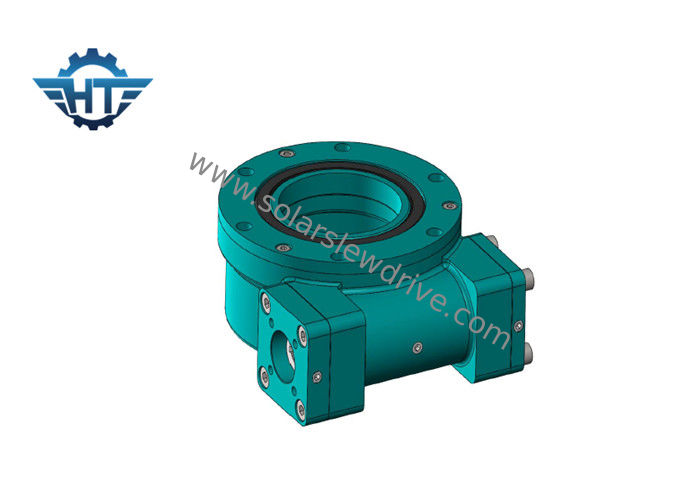

Traqueur solaire d'entraînement de groupe du VE, du Se, du SDE pour l'axe simple et double système d'alimentation solaire d'axe
Description
1. Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de la vitesse de pivotement.
Si le couple produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
2. Tenir le couple : C'est le couple inverse.
Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
3. Charge axiale : Chargez le parallèle à l'axe de la vitesse de pivotement.
4. Charge radiale : Chargez la verticale à l'axe de la vitesse de pivotement.
5. À verrouillage automatique : Une fois chargée, la commande de pivotement ne peut pas renverser la rotation et appelé ainsi à verrouillage automatique.
Données techniques
| Paramètres d'optimisation du traitement de modèle de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Effeciency | Précision (degré) | IP | Temp travaillant. (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui |
204
|
Comment travail de moteur d'engrenage planétaire
La conception planétaire de moteur déplace la charge au-dessus des engrenages planétaires multiples lui permettant d'améliorer des charges plus lourdes de poignée que d'autres styles de moteur. Les engrenages planétaires sont synchronisés en leur permettant de fournir à couple cohérent, fournissant une plus grande capacité de sortie en général. La conception des engrenages planétaires est très efficace à maintenir le lubrifiant permettant à ces petits moteurs de fonctionner à des vitesses plus élevées. Pour cette raison, les moteurs d'engrenage planétaire sont très performants quand le couple élevé est nécessaire.
Avantages
1. ACCUEIL D'OEM
OEM de produits adapté aux besoins du client par appui
2. QUALITÉ GUARATEE
Support technique professionnel, un an ou 1000 heures de garantie
3. LA LIVRAISON RAPIDE ET OPPORTUNE
Habituellement 10-15 jours pour la production de marchandises
Données techniques
| Type | Tension DC.(V) | Aucune charge | Évalué | Couple maximum (nanomètre) | ||||
| Courant (a) | Vitesse (T/MN) | De vitesse de moteur (T/MN) | Courant (a) | Vitesse (r/min) | Couple (nanomètre) | |||
| ZYT09RC+ | 24 | 0,8 (MAX) | 2,6 | 1100 | 10,5 (MAX) | 2,0 | 500 | 750 |
Dimensions
