Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou, Chine | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple normal de sortie: | 533 nanomètre | Tenir le couple: | 7000 nanomètre |
| Inclinaison du couple: | 744 nanomètre | Couple de sortie évaluée: | 0,065 T/MN |
| Utilisation: | Traqueurs solaires | Protégez la caractéristique: | IP66 |
| Surligner: | commande de groupe pour le traqueur solaire,commande solaire de traqueur |
||

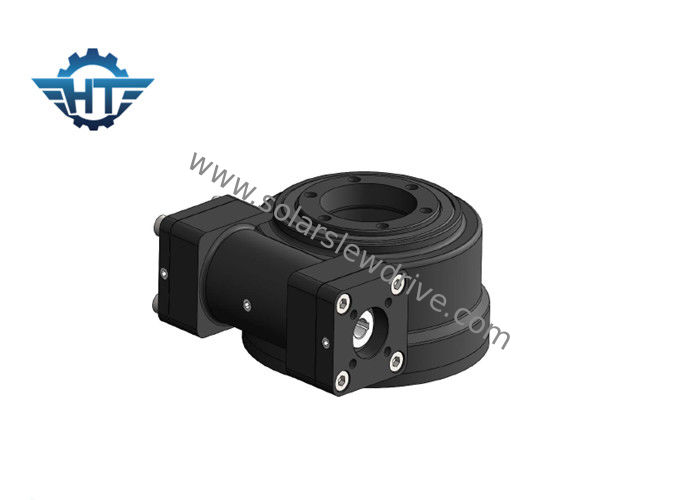

SE3 à vitesse réduite a enfermé la petite commande de groupe, un axe avec le moteur de l'engrenage 24vdc planétaire adapté au système de piste solaire
Description
Commande du groupe SE3
En raison de leurs utilisations multiples, les commandes de pivotement viennent dans un grand choix de tailles modèles, gammes de performances et des caractéristiques de montage. Les commandes sont bien adaptées pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Elles peuvent également être faites avec de doubles haches de rotation, (les haches de rotation en même temps) ou avec de doubles commandes sur le même axe, (deux fils de ver conduisant la même vitesse d'anneau à un axe).
Remarques
1. Différents moteurs (C.A., C.C, et hydraulique) peuvent être conçus selon l'exigence de client.
2. L'axe vis-à-vis le moteur peut choisir d'être tête de sortilège ou de ne pas ensorceller la tête.
Moteur de C.C
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
Dimensions
Feuille technique de commande de pivotement d'expert en logiciel Serise
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
