Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE1 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Moteur de C.C: | 12/24/48 V | Capteurs de Hall: | facultatif |
---|---|---|---|
Vitesse: | 0.03~1 T/MN | Rapport de vitesse: | 32:1 |
Couleur: | Argent | Surface: | Poudre en plastique |
Couple se tenant arrière: | 1850 NANOMÈTRE | Inclinaison du couple: | 320 NANOMÈTRE |
Surligner: | commande de groupe pour le traqueur solaire,commande solaire de traqueur |

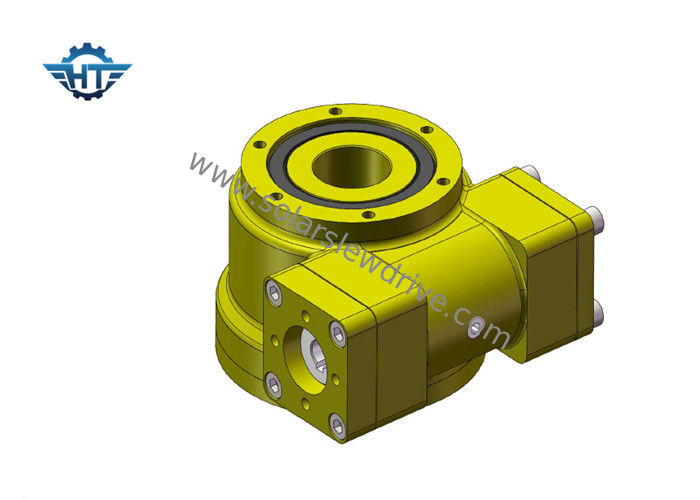

Engrenage à vis sans fin hélicoïdal de Ring Drive With High Precision de groupe de faible diamètre pour de petits traqueurs solaires
Introduction
Une voie de roulement de pivotement est une incidence de rotation de roulement-élément ou une incidence simple qui soutient typiquement un lourd mais une charge de lent-rotation, souvent une plate-forme horizontale telle qu'une grue conventionnelle, un yarder d'oscillation, ou la plate-forme de vent-revêtement d'un moulin à vent de horizontal-axe.
Le ver hélicoïdal de vitesse et de sablier le faire réaliser le contact dentaire multi, qui l'a fait peut soutenir la force axiale, la force radiale et le moment de inclinaison en même temps.
Feuille technique de commandes de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Caractéristiques
Moteur de vitesse
Tension | de puissance de sortie | vitesse de sortie | imperméabilisation de l'eau |
24VDC | 5-60W | 10-100rpm | IP65 |
Remarque | Des moteurs spéciaux peuvent être adaptés aux besoins du client par vos conditions. | ||
Le réducteur d'encodeur et de transmission peut être fixé. | |||
La boîte de vitesse planétaire a pu être assortie basé sur des exigences diffenent |
Avantages
1. Fournissez le service d'ODM/OEM
2. service de qualité 100%
3. CE certifié
