Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE5 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo, QUART | modèle: | SDE 5 |
|---|---|---|---|
| Rapport de vitesse: | 37:1 | Couple de sortie évaluée: | 800 nanomètre |
| Tenir le couple: | 6000 nanomètre | Inclinaison du couple: | 9200 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| contrecoup: | moins de 0,1 degrés | Type tournant: | Biaxial |
| Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |
||

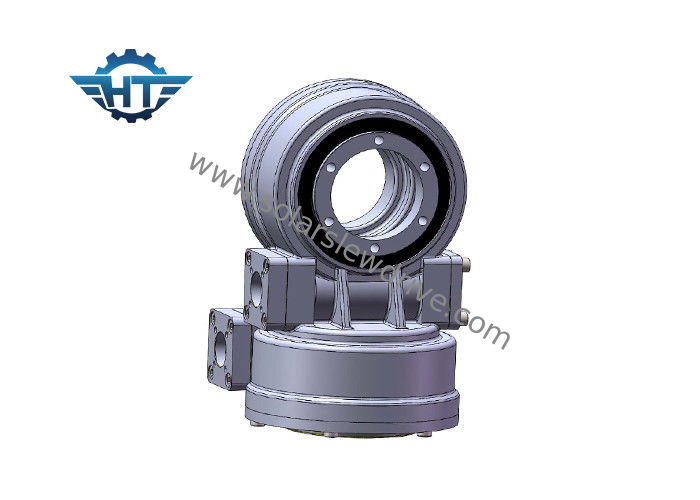

Boîte de vitesse d'entraînement de groupe d'axe de serrure de l'individu SDE5 double avec les moteurs électriques d'engrenage planétaire pour les traqueurs solaires
Description
La représentation des gammes d'entraînements de pivotement de 6kNm à 220kNm de tenir le couple, le 200Nm à 63kNm de couple de sortie, le 500Nm à 271kNm de retourner la capacité de charge de moment, et les rapports de réduction de boîte de vitesse du 30:1 jusqu'à 156 600 : 1. Le support peut être fait horizontalement, verticalement, ou à travers une combinaison des haches multiples.
Des commandes de pivotement de série du VE sont conseillées pour monter les commandes de pivotement se rapportant à la partie supérieure de dessin jointe dans des demandes solaires de meilleure protection.
Des commandes de pivotement de série de Se est conseillées pour monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et pour ajouter la protection pour l'axe d'altitude.
Des commandes de pivotement de série de SDE sont montées de deux directions.
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Données techniques de la commande de pivotement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
