Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | ZSE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
---|---|---|---|
Efficacité: | 40% | Précis: | moins de 0,1 degrés |
Conducteur: | moteur électrique/moteur hydraulique/moteur servo | Type: | Verticale montée |
Application: | Applications industrielles et d'OEM | Couleur: | Comme en a été faite la demande |
Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |

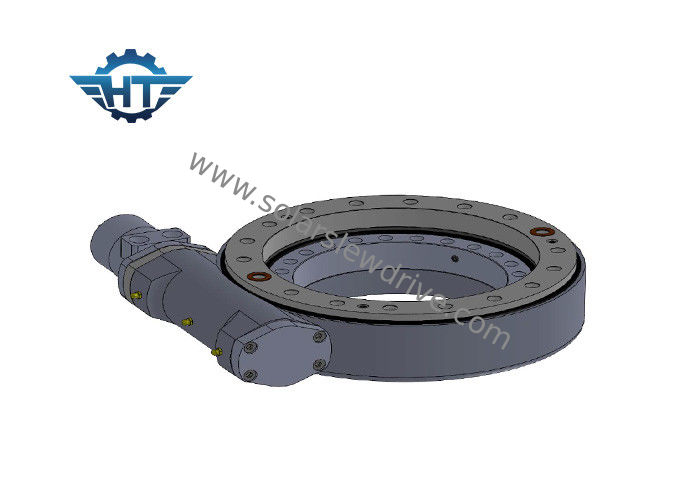

Petite boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de contrecoup de 7 pouces pour le réflecteur parabolique ou le miroir
Description de produit
En venant pour choisir la commande hydraulique appropriée de pivotement, nous devons habituellement connaître ce qui suit :
1. L'application
2. Le système de pression hydraulique
3. La charge et la vitesse tournante requises
4. Généralement la commande de pivotement de Se avec le moteur hydraulique devrait être installée horizontalement. Sinon par de cette façon, les pls nous ont faits savoir.
Répercutez – les lacunes existantes de dégagement entre les dents d'engrenage et le ver est très une commune et souvent une considérable et un facteur clé dans les conceptions des systèmes de vitesse et d'entraînement. Les lacunes entre elles permettent la pièce pour appliquer la lubrification et peuvent aider à adapter aux efforts de la chaleur d'opération à l'intérieur. La vitesse et le ver sont contact en état de maille parfaite proche. Cette volonté tient compte consécutivement d'un transfert très efficace de force d'entraînement, de répartition des charges uniforme et d'un niveau très impressionnant de placer l'exactitude dans la commande
Paramètres des commandes de pivotement de ZSE
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids | Rapport |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | ||||
3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Oui | 9kg | 31:1 |
5" | 37:1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Oui | 14kg | 37:1 |
7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Oui | 23kg | 57:1 |
9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Oui | 44 kilogrammes | 61:1 |
Paremeters de la commande de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
