Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
---|---|---|---|
Efficacité: | 40% | Type: | double axe |
Application: | Traqueur solaire | Service d'OEM: | Disponible |
Point d'origine: | Changzhou (Chine). | Pilote: | C.C 24V |
Surligner: | commande solaire de traqueur,vitesse de pivotement |

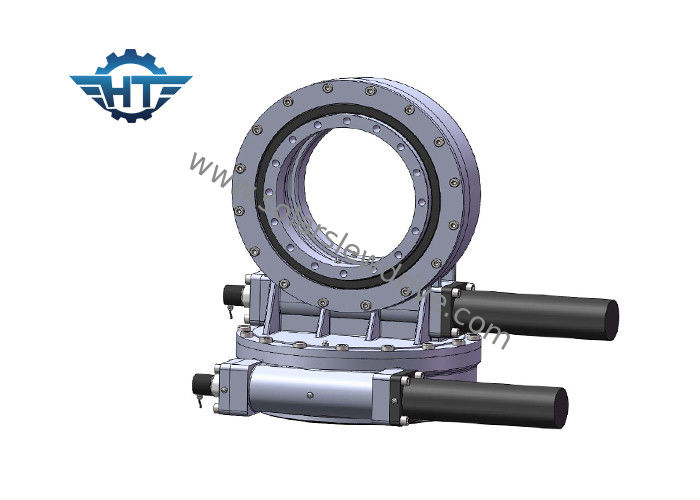

Sde7 conjuguent commande solaire de groupe d'engrenage à vis sans fin avec 24 moteurs d'engrenage planétaire de volts continu pour des traqueurs
Description
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse unie.
La commande de pivotement est largement appliquée dans les remorques modulaires, les grues, l'équipement de grippage de bois de construction, la plate-forme de fonctionnement aérienne, les systèmes solartracking d'énergie éolienne de systèmes, etc.
la commande de pivotement convient aux secteurs de haut-latitude et l'effciency de la production d'électricité sera augmenté plus de 35%, qui améliorent de manière significative l'effciency du système de production d'électricité solaire.
Pour le système de piste solaire de simple-axe horizontal, l'axe principal du panneau solaire ajustera l'angle pour dépister avec précision l'angle de déclinaison. Ce genre de commande de pivotement est seulement appliqué pour le bas secteur de latitudes.
En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. La commande de pivotement est largement appliquée dans les systèmes de piste solaires.
Le système de piste solaire est divisé en système de piste solaire de simple-axe horizontal, traqueur incliné de simple-axe et système de piste solaire de double axe.
Les commandes de pivotement qui sont employées dans les systèmes de piste solaires sont principalement axe simple (série de Se), double axe (série de SDE) et type vertical (série du VE). Et plus les modèles utilisés par terrain communal sont SE3, SE5, SE7, SE9 ; SDE3, SDE7, VE7, VE9.
Comment choisir la taille appropriée du pivotement conduit-il ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est jeu par rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie requise. Si vous n'avez pas une idée claire de cela des données, dites-juste nous que la charge, par exemple, le poids de panneaux et les supports sur notre pivotement conduisent.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie vous avez eu besoin de ce qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
Données techniques des commandes de groupe de SDE.
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
