Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | ZSDE5 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Modèle: | 5 pouces | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | deux directions montées |
| Application: | csp et cpv | Service d'OEM: | Disponible |
| Point d'origine: | Changzhou, Chine | Conducteur: | Moteur pas à pas/moteur sans brosse |
| Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |
||

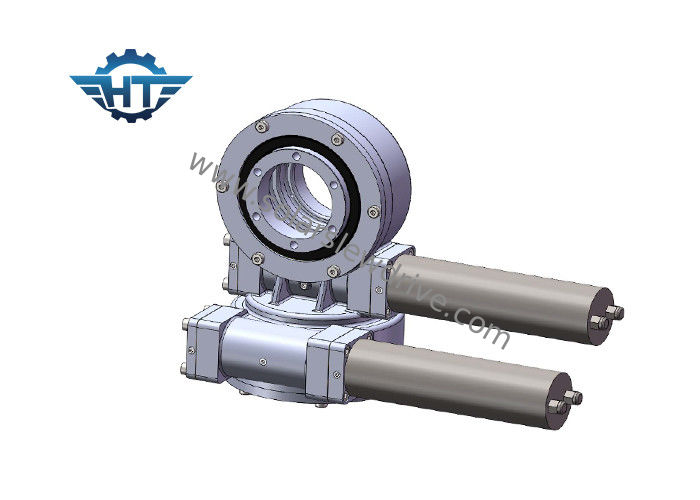

Commande solaire de groupe d'engrenage à vis sans fin ZSDE5 pour la station d'héliostat/tour, traqueurs solaires de double axe
Description
Double commande de groupe d'axe (type de ZSDE) - pour l'héliostat de csp
Un héliostat est un dispositif qui inclut l'amirror, habituellement un miroir plat, qui tourne afin de continuer refléter la lumière du soleil vers une cible prédéterminée, compensant les mouvements apparents du soleil dans le ciel.
Les commandes zéro de pivotement de série de baclash de double axe sont une solution parfaite pour les miroirs. Sa fonction principale est de garder les miroirs pour tourner vers deux directions simultanément et à l'écurie d'intervalle, et assez fiable pour travailler en conditions extérieures dures.
Fiabilité
Nos commandes de pivotement de double-axe de ZSDE sont assurées pendant un temps de la vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
Paramètres des séries de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Installation de la commande de groupe
1. Nettoyez la structure de montage, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.
2. Soulevez la commande de groupe avec des boulons d'oeil.
3. La commande de groupe sera montée dans l'état déchargé.
4. La procédure suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.
5. Appliquez le liquide de serrure de fil aux fils.
6. Liquide de serrure de fil de configuration sur l'espace de fil demandant les pièces convenables entièrement.
7. Préchargez les boulons en travers. Voyez le modèle général dans le croquis ci-dessous comment des boulons obtenir le couple dans en travers l'ordre. Début avec l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers serrer à la clé dynamométrique à 100% du couple de serrage.
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
