Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | ZSDE3 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Modèle: | 3 pouces | Rapport de vitesse: | 31:1 |
---|---|---|---|
Efficacité: | 40% | Type: | deux directions montées |
Application: | csp et cpv | Service d'OEM: | Disponible |
Point d'origine: | Changzhou, Chine | Conducteur: | Moteurs pas à pas |
Surligner: | commande solaire de traqueur,vitesse de pivotement |

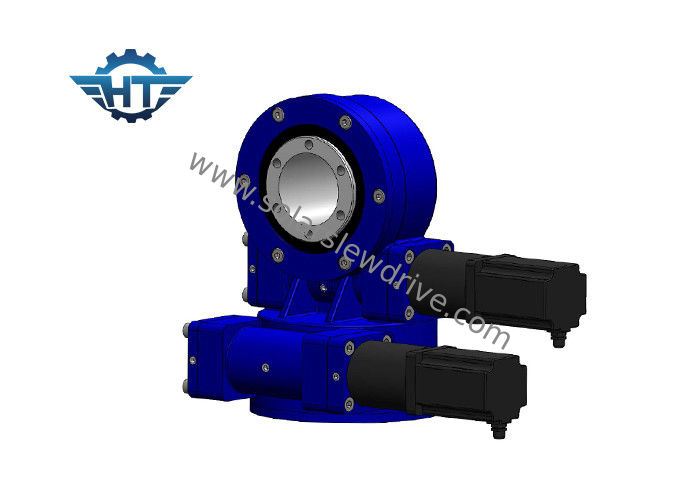

Boîte de vitesse solaire d'entraînement de groupe de série de ZSDE avec la protection IP66 pour des traqueurs de CSP, de CPV et de picovolte
Description
Double commande de groupe d'axe (type de ZSDE) - pour le csp et le cpv
Les systèmes d'alimentation solaire concentrés, ou les CPV pour faire court, produisent de l'énergie solaire à l'aide des miroirs ou des lentilles de concentrer un largearea de lumière du soleil, ou de l'énergie thermique solaire, sur un petit secteur. L'électricité est produite quand la lumière theconcentrated est convertie pour chauffer, qui conduit un moteur thermique relié à un powergenerator électrique ou aux puissances une réaction thermochimique
Concevoir de série de ZSDE est absorbe les avantages de ZVE et de ZSE. La direction d'azimut et d'altitude 3D tournant en même temps.
Fiabilité
Nos commandes de pivotement de double-axe de ZSDE sont assurées pendant un temps de la vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
Représentation
Nos commandes de groupe emploient la technologie brevetée de ver de sablier pour donner l'appui maximum de contrôle et de mouvement. Nos engrenages à vis sans fin engagent 5 à 11 dents sur la ligne de lancement de la vitesse d'anneau de la vis de sablier, qui est un engagement plus élevé de dent que les vers standard, donnant à la boîte de vitesse une plus grandes stabilité et force. Apprenez plus au sujet de la technologie de sablier.
Par adoping le ver de sablier, les commandes ont les caractéristiques suivantes :
1) Couple et charge à haute production de se tenir
2) Précision de cheminement supérieure
3) Résistance à la corrosion forte et scellage efficaces
Paramètres des séries de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
