Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE3 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Modèle: | 3 pouces | Rapport de vitesse: | 31:1 |
---|---|---|---|
Efficacité: | 40% | Conducteur: | moteur électrique/moteur hydraulique/moteur servo |
Type: | deux directions montées | Application: | Système de piste solaire |
Precison: | Haut | Service d'OEM: | Disponible |
Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |

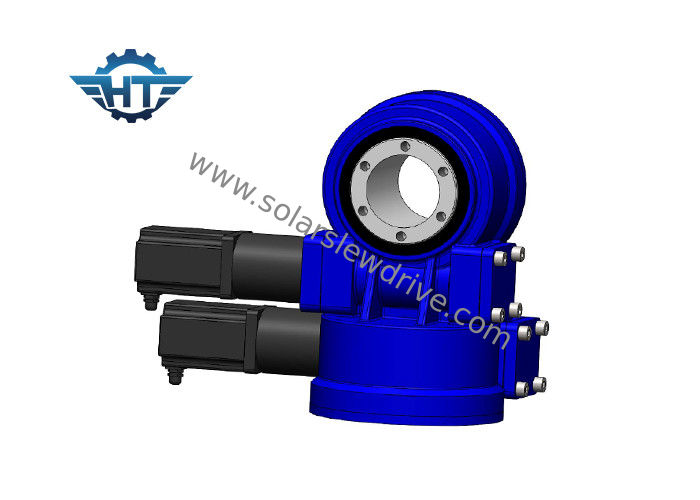

SDE3 31/1 verticale solaire d'entraînement de groupe et horizontal monté pour les traqueurs solaires de double axe
Description
Commande du pivotement SDE3 pour le traqueur solaire de Double-axe
Marque : HT
Number modèle : SDE3
Condition : Nouveau
Service après-vente fourni : Ingénieurs disponibles pour entretenir des machines à l'étranger
Couple de sortie : 600 N.m
Inclinaison du couple de moment : 1500 N.m
Tenir le couple : 5800 N.m
Estimation axiale : 10 KN
Estimation radiale : 15 KN
Rapport de vitesse : 31:1
Cheminement de la précision : ≤ 0.1°
Moteur : 12V, 24V, moteur de C.C, 380V, moteur à courant alternatif 220V
Poids net : 25 kilogrammes
Délai de livraison : échantillon en 15 jours, ordre en lots 15~45 jours
Caractéristiques
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
Fiabilité
Des commandes de pivotement de double-axe de SDE sont assurées pendant une vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
Avantages
L'azimut et concevoir combiné et inclus d'altitude peuvent améliorer l'efficacité de cheminement de production de précision et d'électricité.
FRB utilisant concevoir combiné a réalisé une meilleure rigidité, résistance à l'impact plus forte, capable résister à l'environnement dur du désert et d'autres.
Application :
1) commande de pivotement de série de SDE très utilisée pour les pièces relatives de rotation du traqueur solaire.
2) doubles traqueur d'axe de picovolte solaire et solaire
Caractéristiques et avantages
Représentation
Les commandes de groupe emploient la technologie brevetée de ver de sablier pour donner l'appui maximum de contrôle et de mouvement. Nos engrenages à vis sans fin engagent 5 à 11 dents sur la ligne de lancement de la vitesse d'anneau de la vis de sablier, qui est un engagement plus élevé de dent que les vers standard, donnant à la boîte de vitesse une plus grandes stabilité et force. Apprenez plus au sujet de la technologie de sablier.
Paramètres techniques
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
