Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | ZSDE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
---|---|---|---|
Efficacité: | 40% | Précis: | ≤0.1 |
Conducteur: | Moteur électrique | Type: | Axe unique vertical |
Application: | Solaire ou industriel | OEM: | oui |
Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |

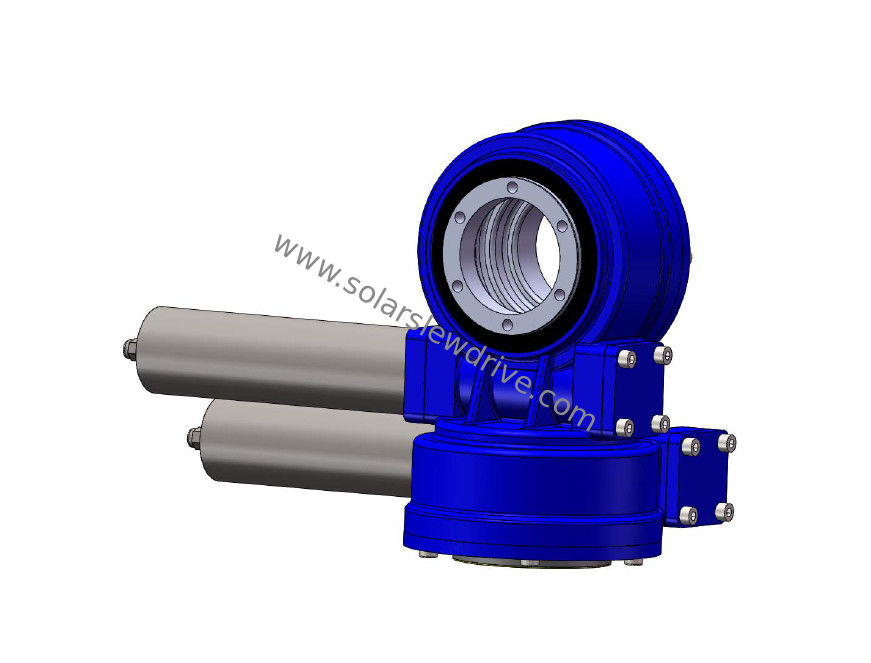

L'anneau de grande précision de pivotement d'engrenage à vis sans fin SDE7, double axe a enfermé la commande de pivotement
Description de production
Modèle : SDE7
Point d'origine : Changzhou, Chine
Type : Inclus
Matériel : 42CrMo, 50Mn
Couple de sortie : 2000 N.m
Inclinaison du couple de moment : 7500 N.m
Tenir le couple : 13200 N.m
Rapport de vitesse : 57:1
Efficacité : 40%
La commande du pivotement de Hangtuo se compose de logement, rapport de pivotement, scellage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire.
Avantage
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Paramètres des séries de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Il y a habituellement type simple d'axe ; double type d'axe, type vertical et double type de ver de 3 à 25 pouces, pour des pls de détail nous contacter pour le dessin de ventes.
