Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo | Modèle: | 7 pouces |
---|---|---|---|
Rapport de vitesse: | 57:1 | Efficacité: | 40% |
Précis: | Moins de 0,1 | Conducteur: | Moteur électrique |
Couleur: | Demandé | Type: | Axe simple |
Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |

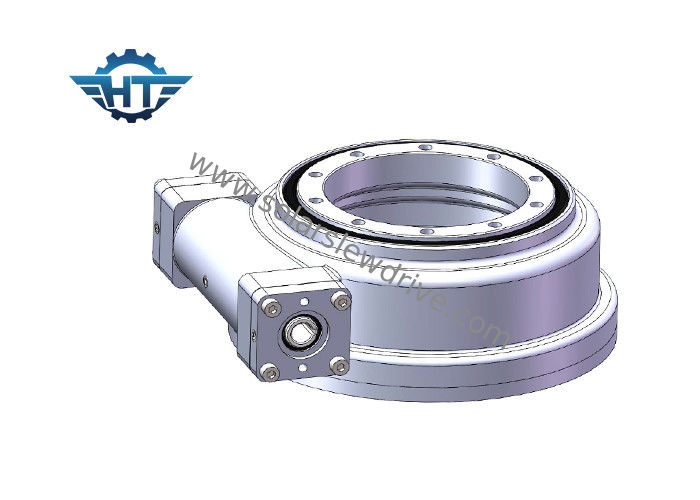

rapport solaire 57/1 de vitesse de traqueur d'entraînement du groupe 50Mn/42CrMo pour l'industrie solaire
Description de produit
Fonction
Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse.
Rapport de vitesse
La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité.
Paramètres
Modèle : | SE7 | Point d'origine | Changzhou, Chine |
Marque | HANGTUO | Type | Inclus |
Matériel | 42CrMo, 50Mn | Couple de sortie | 2000 N.m |
Inclinaison du couple de moment | K 1,35 N.m | Tenir le couple | K 1,32 N.m |
Estimation axiale statique | 132 KN | Estimation radiale statique | 58 KN |
Estimation axiale dynamique | 66 KN | Estimation radiale dynamique | 38 KN |
Rapport de vitesse | 57:1 | Efficacité | 40% |
Applications
traqueurs solaires, turbines de vent, plats de satellite et de radar, grues de camion, ascenseurs d'homme, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, bêcheur s, et ascenseurs des véhicules à moteur.
Paramètres des séries de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Empaquetage et expédition
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
Pour des échantillons, puisque la commande de groupe est avec la petite dimension sauf le poids lourd, ce n'est pas expédition rentable par la mer alors que l'expédition exprès la manière rentable, nos personnels logistitic TNT demandé par volonté, DHL, UPS, FEDEX, de comparer le prix exprès afin de trouver la manière la plus rentable.
Si dans la commande en gros à l'avenir, nous recommandons le bateau par la mer.
