Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | ZSE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Lieu d'origine: | Changzhou (Chine). | modèle: | 9 pouces |
---|---|---|---|
Rapport de vitesse: | 61:1 | Application: | Tables rotatives |
Pilote: | Servomoteur | Installation: | Horizontal |
couleur: | Comme l'a demandé | Contrecoup: | moins de 0,03 degrés |
Surligner: | boîte de vitesse d'entraînement de ver,anneau de pivotement d'engrenage à vis sans fin |
La description

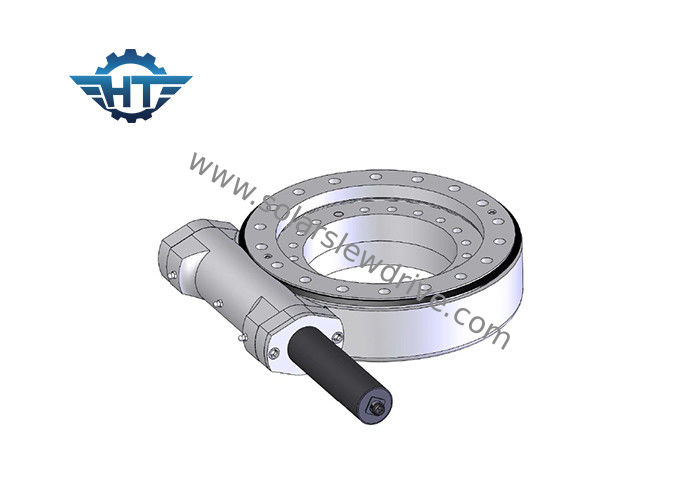

L'entraînement d'orientation est une boîte de vitesses capable de supporter en toute sécurité des charges radiales et axiales, ainsi que de transmettre un couple pour la rotation. La rotation peut être dans un seul axe ou dans plusieurs axes ensemble. Les entraînements d'orientation sont fabriqués en fabriquant des engrenages, des roulements, des joints d'étanchéité, un carter, un moteur et d'autres composants auxiliaires, puis en les assemblant dans une boîte de vitesse terminée.e.
L'entraînement de rotation sans jeu est un entraînement spécial avec son engrenage et sa vis sans fin ayant un maillage parfait ainsi que des écarts raisonnables de lubrification et de chauffage en fonctionnement.
Paramètres des entraînements ZE
Modèle | Rapport | Couple de sortie nominal | Couple inclinable | Charge axiale | Charge radiale | Couple de maintien | Efficacité | Précision | Autobloquant | Poids | Rapport |
Nm | Nm | kN | kN | Nm | diplôme | Oui | kg | ||||
3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Oui | 9kg | 31: 1 |
5 " | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Oui | 14 kg | 37: 1 |
7" | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Oui | 23kg | 57: 1 |
9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Oui | 44 kg | 61: 1 |
Les principaux avantages des entraînements ZE
1. Rotation à 360 degrés
2. Connexion d'un moteur d'entraînement du côté gauche ou droit,
3. Lors de l'installation, il n'est pas nécessaire d'ajuster le jeu de l'engrenage; cela est déjà défini par le producteur avant l'usine
4. Installation simple et peu d'entretien
5. Utilisation rationnelle de l'espace
6. L'engrenage est autobloquant; donc un frein n'est pas nécessaire
7. Méthode de démarrage et d'arrêt facile et fluide
8. haute précision
