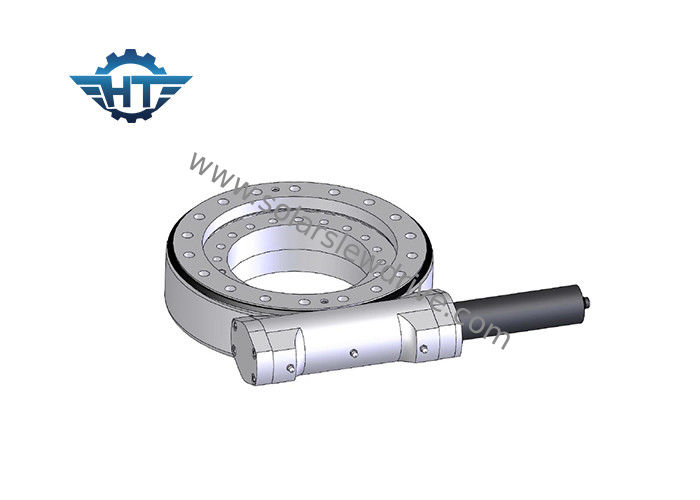

Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | ZSE9 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou (Chine). | modèle: | 9 pouces |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Application: | système d'alimentation solaire concentré |
| Pilote: | moteur électrique 24VDC avec des capteurs de hall | Installation: | Horizontal monté |
| couleur: | Comme l'a demandé | Contrecoup: | moins de 0,05 degrés |
| Surligner: | boîte de vitesse d'entraînement de ver,moteur d'engrenage à vis sans fin |
||
La description
Nos boîtes de vitesses pivotantes se sont bien comportées dans des conditions de fonctionnement extrêmes. Nous avons fourni aux variateurs de vitesse des pièces standard, des délais de réalisation réduits, des conceptions testées et éprouvées sur toute la gamme et des pièces de rechange facilement disponibles pour les unités en service, notamment dans la fabrication en série.
Paramètres des entraînements ZSE
| Modèle | Rapport | Couple de sortie nominal | Couple inclinable | Charge axiale | Charge radiale | Couple de maintien | Efficacité | Précision | Autobloquant | Poids | Rapport |
| Nm | Nm | kN | kN | Nm | diplôme | Oui | kg | ||||
| 3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Oui | 9kg | 31: 1 |
| 5 " | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Oui | 14 kg | 37: 1 |
| 7" | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Oui | 23kg | 57: 1 |
| 9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Oui | 44 kg | 61: 1 |
Backlash - les espaces de jeu existants entre les dents d'engrenage et la vis sans fin sont un facteur très courant et souvent considérable et déterminant dans la conception des systèmes d'engrenage et de transmission. Les espaces entre eux laissent suffisamment de place pour la lubrification et peuvent aider à gérer les contraintes de la chaleur de fonctionnement à l'intérieur.
L'engrenage et le ver sont en contact dans un état de maillage presque parfait. Cela permet un transfert très efficace de la force motrice, une répartition uniforme de la charge et une précision de positionnement très impressionnante dans l'entraînement.
Applications nécessitant une haute précision
Haute précision avec une vitesse constante élevée telle que tables rotatives, système robotique
Haute précision à basse vitesse constante, telles que les centrales solaires à concentration
