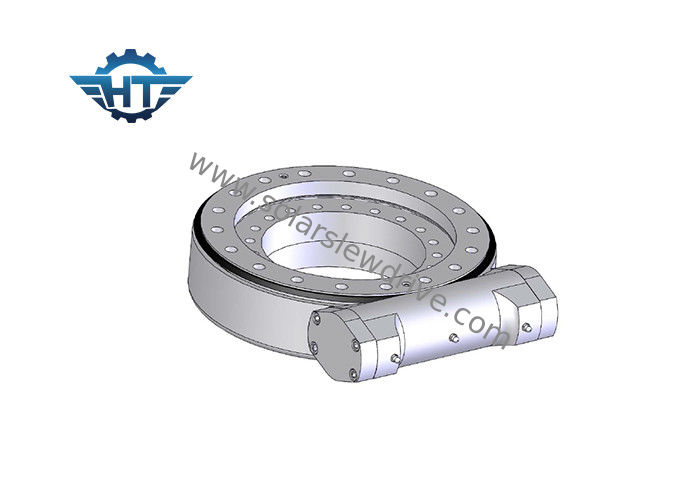

Rapport de vitesse 31 à haute boîte de vitesse d'anneau de pivotement du couple 150 pour le traqueur et les machines de construction solaires

Rapport de vitesse 31 à haute boîte de vitesse d'anneau de pivotement du couple 150 pour le traqueur et les machines de construction solaires

  • Rapport de vitesse 31 à haute boîte de vitesse d'anneau de pivotement du couple 150 pour le traqueur et les machines de construction solaires
Rapport de vitesse 31 à haute boîte de vitesse d'anneau de pivotement du couple 150 pour le traqueur et les machines de construction solaires
Détails sur le produit:
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SE1~25
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Lieu d'origine: Changzhou (Chine). modèle: Pouce SE1~SE25
Rapport de vitesse: 31:1~150:1 Application: traqueurs et machines de construction solaires
Pilote: moteur électrique/moteur hydraulique/moteur servo Installation: vertical et hotizontal
couleur: Comme l'a demandé Contrecoup: moins de 0,1 degrés
Surligner:

boîte de vitesse d'entraînement de ver

,

anneau de pivotement d'engrenage à vis sans fin

Description de produit



Il y a beaucoup d'applications dans lesquelles la commande de pivotement peut être utilisée, principalement parce qu'elle est parfaite pour les applications qui exigent charge-tenir la puissance et la force de rotation de couple.



Les applications typiques d'entraînement de pivotement incluent mais ne sont pas limitées : les traqueurs solaires, turbines de vent, homme se soulève, les machines hydrauliques, poignées télescopiques, tours défonceuses, ascenseurs, grues, matériel de forage, équipement militaire, système robotique.



Nous avons un large éventail de commande de pivotement avec le couple de sortie s'étend de 221 lbf.ft à 15800 lbf.ft.



Les anneaux de pivotement avec les axes intégraux de ver deviennent dus de plus en plus populaire à la simplicité de l'installation et sont employés dans les grues montées par camion, les petites turbines de vent, les plates-formes d'accès, les plaques tournantes, les dispositifs de cheminement solaires, les systèmes de communication satellites, et des dispositifs simples de manipulation du matériel. Des unités de haute précision et de contrecoup nul sont pareillement appliquées dans des projets spécifiques. En outre, nous pouvons offrir de divers moteurs et boîtes de vitesse électriques et hydrauliques au match.



Série verticale

Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78 kilogrammes
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105 kilogrammes
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185 kilogrammes
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244 kilogrammes



Série horizontale

Modèle Rapport Couple de sortie évaluée Inclinaison du couple Tenir le couple Charge axiale Charge radiale Efficacité Précision À verrouillage automatique Poids
N.m N.m N.m kN kN degré Oui kilogramme
1" 31:1 400 1000 1800 22 12 40% ≤0.1 Oui 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 Oui 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0.1 Oui 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 Oui 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 Oui 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 Oui 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 Oui 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 Oui 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 Oui 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 Oui 182



Double série d'axe

Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 21kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 157 kilogrammes
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 682 kilogrammes



Double série d'axe



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 21kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 157 kilogrammes
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 682 kilogrammes



Double série de ver

Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
14" 85:1 12225 68000 340 130 110000 40% ≤0.1 Oui 70 kilogrammes
17" 102:1 18525 160000 480 190 131200 40% ≤0.1 Oui 102 kilogrammes
21" 125:1 30750 240000 980 390 162000 40% ≤0.1 Oui 153 kilogrammes
25" 150:1 36750 360000 1200 430 178000 40% ≤0.1 Oui 202 kilogrammes
