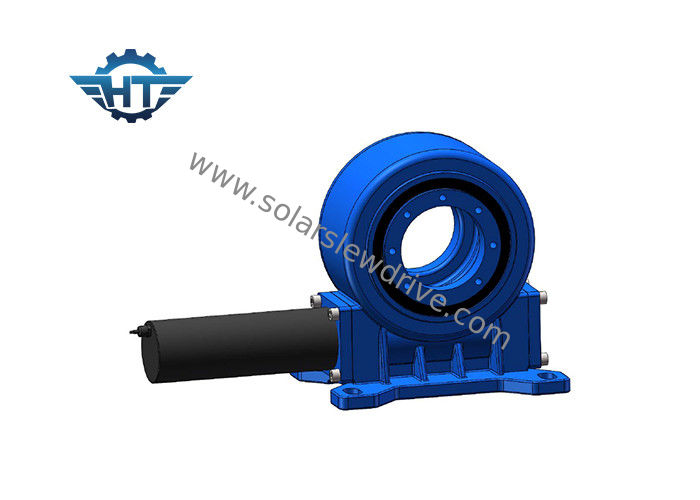

Commande simple verticale de groupe d'engrenage à vis sans fin d'axe de 7 pouces pour des stations de picovolte et des centrales concentrées

Commande simple verticale de groupe d'engrenage à vis sans fin d'axe de 7 pouces pour des stations de picovolte et des centrales concentrées

  • Commande simple verticale de groupe d'engrenage à vis sans fin d'axe de 7 pouces pour des stations de picovolte et des centrales concentrées
Commande simple verticale de groupe d'engrenage à vis sans fin d'axe de 7 pouces pour des stations de picovolte et des centrales concentrées
Détails sur le produit:
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE7
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Lieu d'origine: Changzhou (Chine). modèle: VE7
Rapport de vitesse: 57:1 Application: traqueurs solaires
Pilote: Moteur d'engrenage planétaire de 12/24 volts continu Certificat: ISO9001, CE
Installation: Vertical entretien: libre
couleur: Comme l'a demandé Contrecoup: moins de 0,1 degrés
Surligner:

boîte de vitesse d'entraînement de ver

,

moteur d'engrenage à vis sans fin

Description de produit



Fonction

Le pivotement conduit la fonction avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduit par le moteur électrique de vitesse.



Rapport de vitesse

La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.



Ver de sablier

Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Ceci a augmenté des résultats d'engagement de dent dans une plus grandes force, efficacité et longévité.



Paramètres



Modèle : VE7 Point d'origine Changzhou, Chine
Marque HANGTUO Type Inclus
Matériel 42CrMo, 50Mn Couple de sortie 1750 N.m
Inclinaison du couple de moment 5 K N.m Tenir le couple 9,2 K N.m
Estimation axiale statique 34 KN Estimation radiale statique 58 KN
Estimation axiale dynamique 17 KN Estimation radiale dynamique 38 KN
Rapport de vitesse 57:1 Efficacité 40%



Applications



les plats solaires de traqueurs, de turbines de vent, de satellite et de radar, camion tend le cou, homme se soulève, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, tours défonceuses, et ascenseurs des véhicules à moteur.



Produits connexes



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78 kilogrammes
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105 kilogrammes
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185 kilogrammes
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244 kilogrammes
