Fourniture des commandes innovatrices et rentables de pivotement
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE3 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Lieu d'origine: | Changzhou, Chine | Modèle: | SE3 |
---|---|---|---|
Rapport de vitesse: | 31:1 | Application: | Énergie solaire |
Conducteur: | Moteurs de 12/24 volts continu | CERTIFICAT: | ISO9001, CE |
Installation: | Horizontal ou vertical | Entretien: | Libre |
Couleur: | Comme en a été faite la demande | Contrecoup: | moins de 0,1 degrés |
Surligner: | boîte de vitesse d'entraînement de ver,anneau de pivotement d'engrenage à vis sans fin |

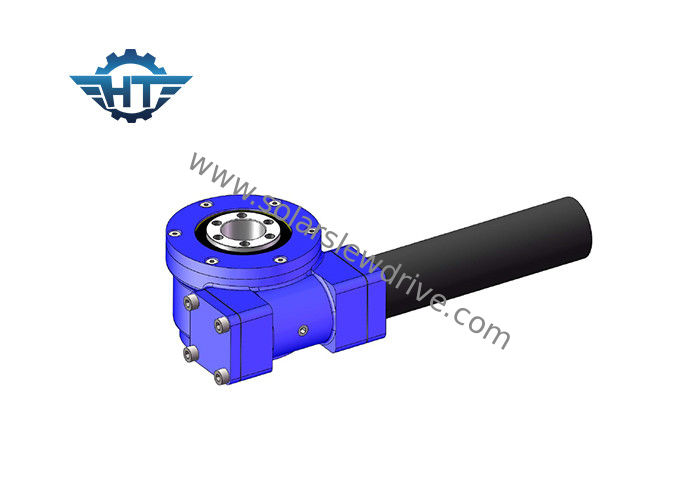

Le petit engrenage à vis sans fin de l'axe SE3 simple a massacré la commande avec le moteur électrique pour les traqueurs solaires d'axe simple et de double axe
Description
Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.
Il convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.
En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues de chargement hydrauliques sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.
Les principaux avantages des commandes de ver sont comme suit :
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
Paramètres de la commande de pivotement
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Sélection de moteur
Articles facultatifs : Moteurs balayés de C.C (12V/24V/48V) avec ou sans des capteurs de hall, moteurs sans brosse de vitesse de C.C, moteur à courant alternatif (220V/380V), encodeur.
