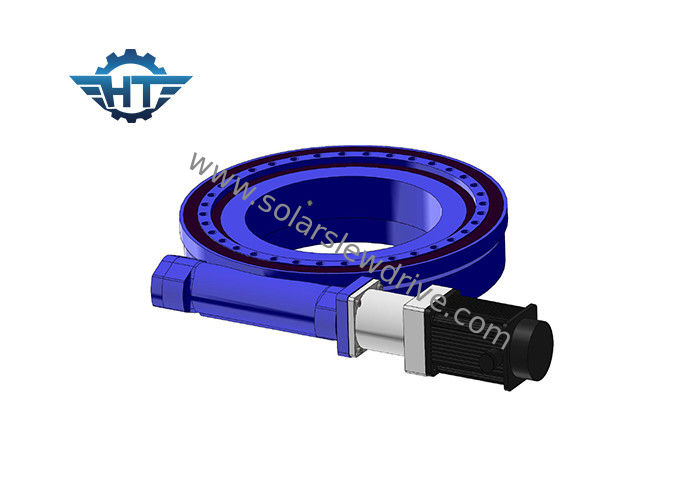

Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger

Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger

  • Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger
  • Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger
Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger
Détails sur le produit:
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SE21 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Lieu d'origine: Changzhou, Chine modèle: SE21
Rapport de vitesse: 125:1 Couleur: RAL 9006 ou comme en a été faite la demande
Application: Traqueur solaire Conducteur: Moteur 220VAC/380VAC/24VDC
Garantie: 5~10 ans Certificat: ISO9001, CE
Installation: Horizontal et vertical Ver: Enveloppez
Surligner:

boîte de vitesse d'entraînement de ver

,

anneau de pivotement d'engrenage à vis sans fin

Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger



Brève introduction



Le Se a enfermé des commandes de pivotement sont maintenant le type le plus populaire sur le marché qui peut aider à actionner le mouvement dans les machines telles que des turbines de vent, équipement militaire, le bêcheur s et également dans l'énergie propre telle que les traqueurs solaires, centrales solaire concertrated, dans l'addtion, pourraient être également de s'appliquer dans d'autres secteurs tels que le matériel médical, la sylviculture, la gestion des déchets et les positionneurs industriels. Le logement encapsule entièrement tous les composants d'entraînement tels que le double gearset de ver d'enveloppement, l'embrayage planétaire, et l'incidence de plaque tournante de sorte qu'ils aient la protection totale contre les éléments. La commande incluse est également avantageuse si vous montez à l'intérieur pour pour ne pas voir que les parties dans le motionto évitent de blesser pour situer des travailleurs.



Les commandes de pivotement de Se sont idéales pour les travaux qui exigent charge-se tenir et couple de rotation de la même boîte de vitesse. Le plein-inclus vient avec la technologie brevetée de ver du sablier de Hangtuo, ou les commandes de cône et les doubles gearsets de ver d'enveloppement si nécessaire, pour charge-se tenir et efficacité maximum. Chaque taille est rigoureusement examinée pour la représentation fiable les types gamme de 1 pouce à 25 pouces qui produisant 1.8kNm à 89kNm de tenir le couple, le 0.3Nm à 21kNm de couple de sortie, 1 kNm au kNm 346 de retourner la capacité de charge de moment, et les rapports de réduction de boîte de vitesse du 31:1 jusqu'à 150 : 1.



Commande simple de pivotement d'axe de couple à hauteur de 21 pouces avec le moteur hydraulique pour Marine Cranes And Digger 0



Le pivotement de Se conduit des données techniques



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Oui 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Oui 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Oui 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Oui 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Oui 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Oui 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Oui 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Oui 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Oui 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Oui 204



Installation



Installation verticale



On lui conseille de monter les commandes de pivotement se rapportant à la partie supérieure de dessin dans des demandes solaires de meilleure protection.

Pour d'autres applications, les directions de montage seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.



Installation horizontale



On lui conseille de monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et d'ajouter la protection pour l'axe d'altitude.

Pour d'autres applications, les directions de montage seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.



Pour SE21, nous avons recommandé d'être installés horizontalement.



Tableau de représentation de SE21



Modèle commande horizontale de ver de pouce
Rapport 125:1
Catégorie d'IP IP66
Couple de sortie évaluée kNm 16
Inclinaison du couple kNm 271
Charge axiale kN 1600
Charge radiale kN 640
Tenir le couple kNm 65
Efficacité 40%
Précision ° ≤0.1
À verrouillage automatique Oui
Poids 140 kilogrammes
La température fonctionnante -30~+120 ℃
