Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE14 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou, Chine | modèle: | SE14 |
|---|---|---|---|
| Rapport de vitesse: | 85:1 | Efficacité: | 40% |
| Couleur: | RAL 9006 ou comme en a été faite la demande | Application: | Traqueur solaire |
| Conducteur: | Moteur | Garantie: | 5~10 ans |
| Certificat: | ISO9001, CE | Site d'installation: | Ouvrez le champ |
| Caractéristique: | Longue durée | Entretien: | 5 ans |
| Surligner: | boîte de vitesse d'entraînement de ver,moteur d'engrenage à vis sans fin |
||

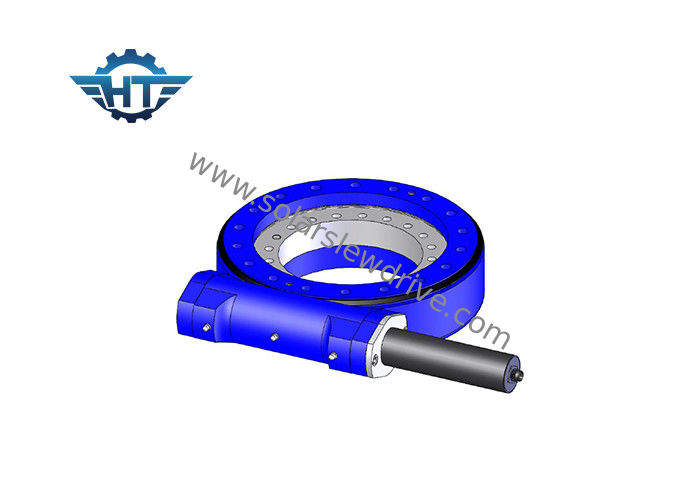

Le rapport 85/1 petit engrenage à vis sans fin de la vitesse SE14 de contrecoup a massacré la commande pour les traqueurs solaires d'axe simple et de double axe
Description
Caractéristiques structurelles
La commande de ver de pivotement se compose de l'engrenage à vis sans fin, axe de ver, logement, incidence, moteur et ainsi de suite. Le moteur conduisent l'axe de ver, le ver et enveloppent le ver et la vitesse sont engagées augmenter le couple, stable et fiable.
Représentation
La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tournent à l'azimut et à l'altitude conduits en pivotant la commande.
Champ d'application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Tableau de représentation de SE14
| Modèle | commande horizontale de ver de 14 pouces |
| Rapport | 85:1 |
| Catégorie d'IP | IP66 |
| Couple de sortie évaluée | kNm 44 |
| Inclinaison du couple | kNm 135 |
| Charge axiale | kN 680 |
| Charge radiale | kN 230 |
| Tenir le couple | kNm 68 |
| Efficacité | 40% |
| Précision | ° ≤0.1 |
| À verrouillage automatique | Oui |
| Poids | 62 kilogrammes |
| La température fonctionnante | -30~+120 ℃ |
Données techniques des commandes de pivotement de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Nos services
Il y a plus de 10 tailles différentes, à partir de 3' taille à 25" taille de pouce, parmi eux sont 5", à 7", à 9" à 12", 14", 17", 19" et 21". Elles sont très utilisées dans les systèmes de piste solaires (picovolte, CPV, HCPV et héliostat) et des véhicules réguliers, tels que des ascenseurs de l'homme, des grues de camion, aussi bien que des véhicules modulaires.
