Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Numéro de modèle: | SDE21 | Matériel: | 50Mn, 42CrMo |
---|---|---|---|
OEM: | Disponible | Application: | tour solaire et picovolte concentré |
Rapport: | 125 | Logement inclus: | Oui |
Garantie: | 3 ans | Temps de la vie: | 30 ans |
Méthode de rotation: | Deux directions | ||
Surligner: | Commande d'anneau de pivotement,petite commande de groupe |
Commande d'anneau de groupe d'engrenage à vis sans fin de série de l'Auto-serrure SDE utilisée pour l'usine concentrée par tour et le CPV

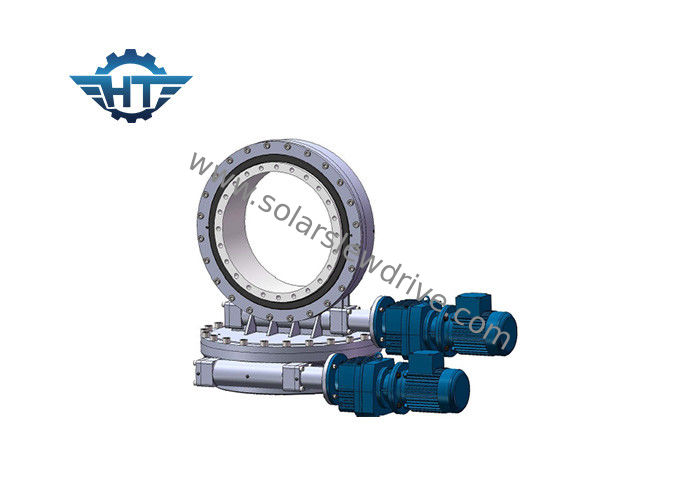

Double commande de groupe d'axe de précision de haute résistance pour le traqueur solaire
A généralement massacré la commande de pivotement de vitesse utilisée dans des machines de port, véhicules de construction spéciale, les remorques, tous les types de grues, plate-forme de fonctionnement aérienne. De nos jours, comme demande globale d'énergie propre, la commande de pivotement sont très utilisée dans les systèmes de piste solaires, petites turbines de vent
Hangtuo est entièrement équipement avec toutes les machines avancées pour la fabrication, l'assemblée, l'inspection, les processus d'essai et le nettoyage et la peinture et les lignes de revêtement automatiques de puissance.
La commande de pivotement est la combinaison de l'anneau de pivotement avec le shft de ver de sablier, qui fournit plus de contact dentaire, de couple accru d'entraînement et de rotation de lissoir.
Caractéristiques
1. Charges radiales et axiales, et inclinaison des moments simultanément
2. l'épargne d'espace dans les équipements
3. capacité de charge de maximum dans un design compact
4. durée de vie étendue
5. couple et charge à haute production de se tenir
6. Précision de cheminement supérieure
7. résistance à la corrosion forte et scellage efficaces
Liste de pièces principale
1, logeant la base
2, anneau de pivotement
3, caniveau
4, joint
5, plat supérieur
6, commande (moteur hydraulique de /electronic de moteur)
7, adaptateur de moteur
8, joint circulaire
9, trou entré
10, axe vis-à-vis le moteur
11, monture
12, couverture
13, encodeur
Avantages
1. Nous pouvons fournir la diverse taille de la commande de pivotement.
2. chaîne de diamètre : 3 pouces-----25 pouces, chaîne de poids : 25kg--------705kg
3. conception et fabrication selon les besoins de client, commande de pivotement d'OEM.
4. de haute qualité, prix concurrentiel, livraison rapide et meilleurs services.
Normes
ISO9001 : 2008, CE
Doubles paramètres d'entraînement de groupe d'axe
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogramme) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
