Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE 21" |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo, QUART | modèle: | double axe 21 pouces |
|---|---|---|---|
| Tenir le couple: | kNm 89 | Inclinaison du couple: | kNm 65 |
| Efficacité: | 40% | Couleur: | Comme en a été faite la demande |
| contrecoup: | moins de 0,1 degrés | ||
| Surligner: | petite commande de groupe,moteur d'entraînement de ver |
||

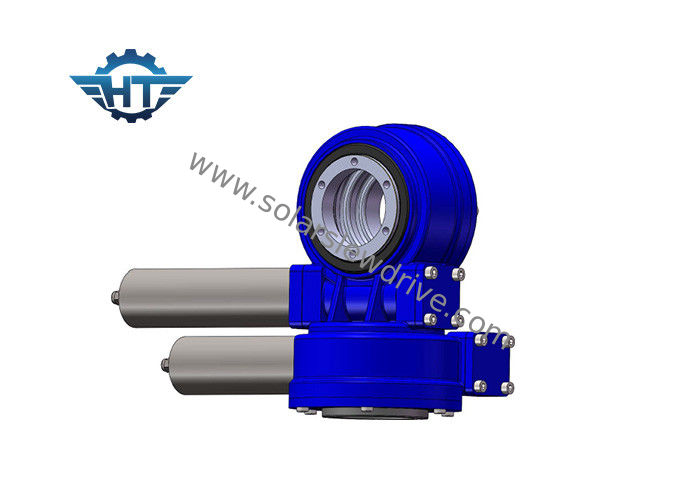

Commande de groupe d'axe de couple élevé de SDE 21 double pour le satellite/robot/machines de construction
Description
commande de pivotement de Double-axe concevant avec la commande biaxiale en même temps. C'est plus d'entrer en contact de dent et de double couple de sortie que la commande de pivotement de série de Se. Ce produit a une longue histoire, technologie transformatrice a été très mûr maintenant.
Caractéristiques
Options de moteur de vitesse
Des boîtes de vitesse électriques et planétaires peuvent être conçues selon l'exigence de client. La commande de pivotement a l'avantage pour ménager de l'espace dans les équipements, capacité de charge maximum dans un design compact, durée de vie étendue, coûts de maintenance réduits.
Applications
La double commande de pivotement d'axe peut être appliquée dans le système de piste solaire, le plat solaire, le picovolte, le CPV, le CSP, la turbine de vent et l'antenne parabolique.
Paramètres d'optimisation du traitement de modèle de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
