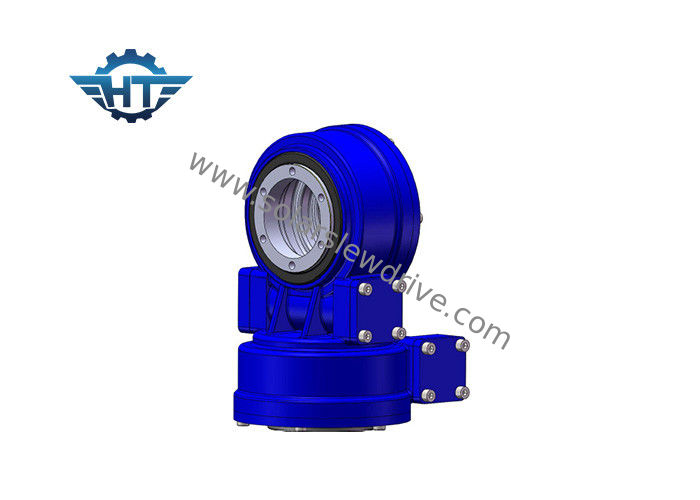

Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu

Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu

  • Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu
  • Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu
Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériel: 50Mn, 42CrMo, QUART modèle: double axe 7 pouces
Tenir le couple: 13,5 kNm Inclinaison du couple: 13,2 kNm
Efficacité: 40% Charge axiale: 34 kN
Charge radiale: 58 kN Couleur: basé sur le code de RAL
Surligner:

Commande d'anneau de pivotement

,

moteur d'entraînement de ver

Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu



Commande de groupe pour le traqueur solaire de double axe


Les traqueurs solaires peuvent être divisés en traqueurs de simple-axe et traqueurs de double-axe en prenant en considération les caractéristiques mécaniques. Puisque les systèmes de double-axe peuvent obtenir un cheminement optimal du soleil, ils sont plus populaires dans tous les types de technologies solaires concentrées, excepté le système de style de la cuvette.



Nous avons les moteurs hydrauliques et les moteurs électriques pour le groupe conduit selon ses différentes conditions de travail, données de détails en tant que ci-dessous :



Moteur électrique de vitesse



Données de moteur Données planétaires
Tension évaluée 24VDC Rapport 398:1
Courant évalué 1.3A Couple de sortie 43Nm
Vitesse nominale 800Rpm Vitesse de sortie 2Rpm
Protégé de niveau IP55/65/66 Bruit <60db>



Moteur hydraulique de vitesse

Le ver et la roue de ver SDE7 conjuguent commande de groupe d'axe avec 24 moteurs d'engrenage planétaire de volts continu 0



Glossaire des paramètres principaux



Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.

Charge radiale : Chargez la verticale à l'axe de l'incidence de pivotement

Charge axiale : Chargez le parallèle à l'axe de l'incidence de pivotement

Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.

À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et ont ainsi appelé à verrouillage automatique.



Paramètres d'optimisation du traitement de modèle de SDE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogramme)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Oui 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Oui 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Oui 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Oui 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Oui 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Oui 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Oui 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 705
