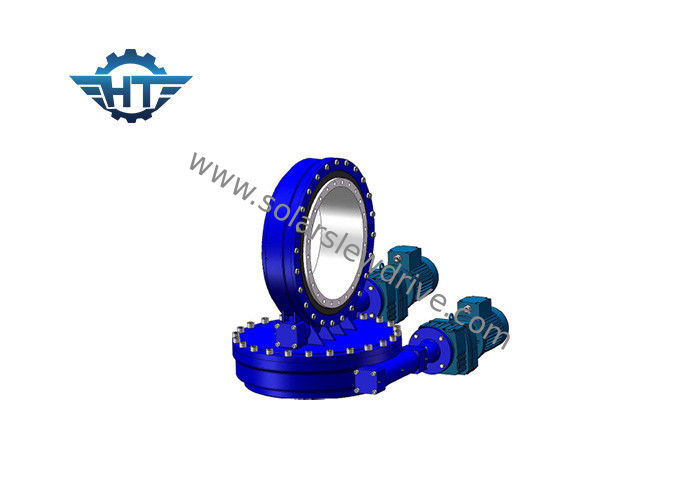

Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe

Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe

  • Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe
  • Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe
Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE12 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériel: 50Mn, 42CrMo modèle: SDE12
Type: ver et wormwheel Garantie: 3 ans
OEM: Disponible Support technique: Vie entière
Application: Système de piste solaire Rapport: 78
Couleur: basé sur le code de RAL Temp de travail.: -30~+120 Celsius
Surligner:

Commande d'anneau de pivotement

,

petite commande de groupe

Rapport 78/1 double commande de vitesse de groupe d'axe de SDE 12 biaxiale pour le système solaire de Sun de double axe



Double commande de groupe d'axe (type de SDE) - commande solaire de groupe de traqueur


Concevoir de série de SDE est absorbe les avantages du VE et de l'expert en logiciel. La direction d'azimut et d'altitude 3D tournant en même temps.
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que des héliostats et le photovoltaics concentré (CPV), et les plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.

Caractéristiques



Nos tailles de modèle bas fournissent gamme de performances de 1 500 nanomètre à 11 200 nanomètre de tenir le couple, 100Nm à 20 000 nanomètre de couple de sortie, 5000 nanomètre à 89 000 nanomètre d'incliner le couple, et les rapports de réduction de boîte de vitesse du 30:1 jusqu'à 150 : 1. En attachant une boîte de vitesse planétaire, le rapport de vitesse a pu être encore plus haut. Les commandes peuvent être montées horizontalement, verticalement, ou sur une combinaison des haches multiples.



Fiabilité



Nos commandes de pivotement de double-axe de SDE sont assurément pendant un temps de la vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.



Représentation



Notre utilisation d'entraînements de groupe a breveté la technologie de ver de sablier pour donner l'appui maximum de contrôle et de mouvement. Nos engrenages à vis sans fin engagent 5 à 11 dents sur la ligne de lancement de la vitesse d'anneau de la vis de sablier, qui est un engagement plus élevé de dent que les vers standard, donnant à la boîte de vitesse une plus grandes stabilité et force. Apprenez plus au sujet de la technologie de sablier.



Par adoping le ver de sablier, les commandes ont les caractéristiques suivantes :



1) Couple et charge à haute production de se tenir



2) Précision de cheminement supérieure



3) Résistance à la corrosion forte et scellage efficaces



Nos doubles commandes de pivotement d'axe sont énumérées ci-dessous, pour des dimensions plus détaillées et les paramètres, se rapportent svp à nos dessins de ventes



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Oui 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Oui 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Oui 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Oui 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Oui 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Oui 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Oui 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 705



Comment choisir la taille appropriée des commandes de pivotement ?



Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est jeu par rôle important en réalisant les solutions rentables.



Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :



1. l'application

2. la toque de sortie requise. Si vous n'avez pas une idée claire de cela des données, dites-juste nous que la charge, par exemple, le poids de panneaux et les supports sur notre pivotement conduisent.

3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.

4. la vitesse de sortie vous avez eu besoin de ce qui nous aidera à recommander les moteurs appropriés pour vous.

5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
