Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE 21" |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo, QUART | Rapport de vitesse: | 125:1 |
---|---|---|---|
Couple de sortie évaluée: | kNm 16 | Tenir le couple: | kNm 89 |
Inclinaison du couple: | kNm 65 | Couleur standard: | RAL 9006 |
contrecoup: | moins de 0,1 degrés | Type tournant: | Double axe |
Surligner: | commande d'anneau de pivotement,petite commande de groupe |

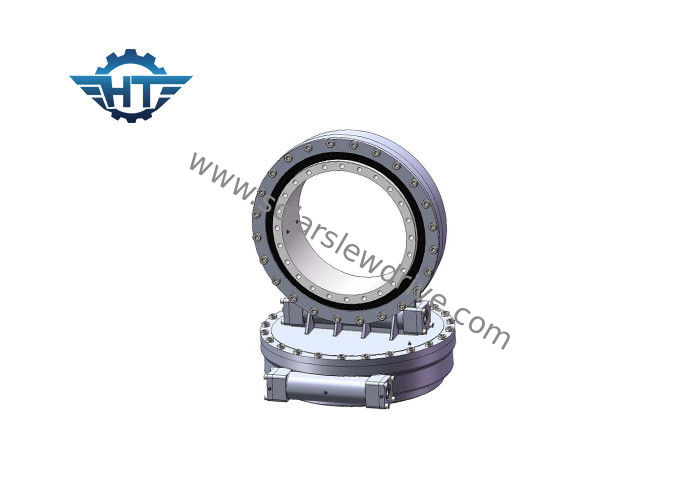

Rapport 125/1 sablier inclus de vitesse de SDE 21 de logement d'entraînement de groupe d'engrenage à vis sans fin pour CPV
Avantage de produit
SDE3, SDE7, SDE21ISO9001/CEa délivré un certificatl'engrenage à vis sans find'entraînementdegroupepourletraqueurdusoleil
1) Couple et charge à haute production de se tenir
2) Précision de cheminement supérieure
3) Résistance à la corrosion forte et scellage efficaces
Application
SDE3, SDE7, SDE21 conjuguent incidence de pivotement d'entraînement de pivotement d'axe pour l'énergie solaire
Description
Des commandes de groupe sont employées pour la transmission concourante des forces axiales et radiales aussi bien que la transmission d'incliner des moments. Les commandes de groupe se composent d'un anneau de pivotement de boule ou de rouleau, des commandes hydrauliques ou électriques, et d'un logement complètement inclus. Le Se de série a massacré des commandes sont conçus avec l'engrenage à vis sans fin.
Fiche technique de la double commande de pivotement d'axe
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 7 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Champs d'application
Champ d'énergie éolienne | Machines métallurgiques |
Industrie légère | Équipements lourds |
Port/Machiner marin | Produits militaires. |
Exploitation de machines de construction | Équipement de travaux en acier |
Station d'épuration | Machines agricoles |
commande de pivotement pour le système de piste solaire de double axe
