Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériel: | 50Mn, 42CrMo | Type: | ver et wormwheel |
---|---|---|---|
Temps de la vie: | 30 ans | Application: | traqueur solaire de double axe |
Rapport de vitesse: | 57 | Logement inclus: | Oui |
contrecoup: | moins de 0,1 degrés | Effeciency: | 40% |
Surligner: | commande d'anneau de pivotement,petite commande de groupe |
double commande matérielle de groupe de l'axe 50Mn/42CrMo tenant le couple 13 KNm pour le traqueur solaire
Description

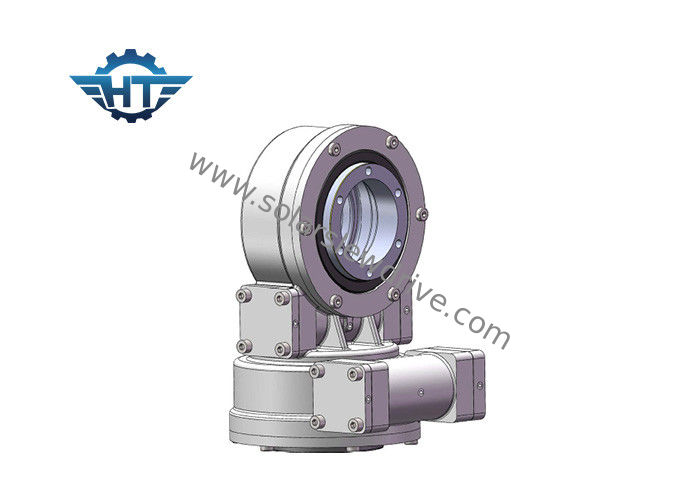

Commande du pivotement SDE7 pour le traqueur solaire de Double-axe
Marque : HT
Numéro de type : SDE3A
Condition : Nouveau
Service après-vente fourni : Machine disponible pour entretenir des machines à l'étranger
Couple de sortie : 2000 N.m
Inclinaison du couple de moment : 13500 N, m
Tenir le couple : 13200 N.m
Estimation axiale : 34 KN
Estimation radiale : 58 KN
Rapport de vitesse : 57:1
Cheminement de la précision : ≤ 0.1°
Moteur : 12V, 24V, moteur de C.C, 380V, moteur à courant alternatif 220V
Poids net : 56 kilogrammes
Délai de livraison : Dans un délai de 15 jours ouvrables après que l'ordre confirmé et le paiement aient reçu.
Avantages
L'azimut et concevoir combiné et inclus d'altitude peuvent améliorer l'efficacité de cheminement de production de précision et d'électricité.
FRB utilisant la meilleure rigidité réalisée concevante combinée, résistance à l'impact plus forte, capable résister à l'environnement dur du désert et d'autres.
Représentation
L'utilisation d'entraînements de groupe a breveté la technologie de ver de sablier pour donner l'appui maximum de contrôle et de mouvement. Nos engrenages à vis sans fin engagent 5 à 11 dents sur la ligne de lancement de la vitesse d'anneau de la vis de sablier, qui est un engagement plus élevé de dent que les vers standard, donnant à la boîte de vitesse une plus grandes stabilité et force. Apprenez plus au sujet de la technologie de sablier.
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que des héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
1) Commande de pivotement de série de SDE très utilisée pour les pièces relatives de rotation du traqueur solaire.
2) Doubles traqueur d'axe de picovolte solaire et solaire
Fiabilité
Les commandes de pivotement de double-axe de SDE sont assurément pendant une vie de champ de 30 ans du positionnement 3D précis. Les commandes de SDE créent une solution efficace et fiable dans une commande simple. Nous qualifions tous nos composants et matières premières utilisant des normes fixées par OIN 9001, certifications de la CE pour maximiser la vie de champ.
Données techniques de série de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
