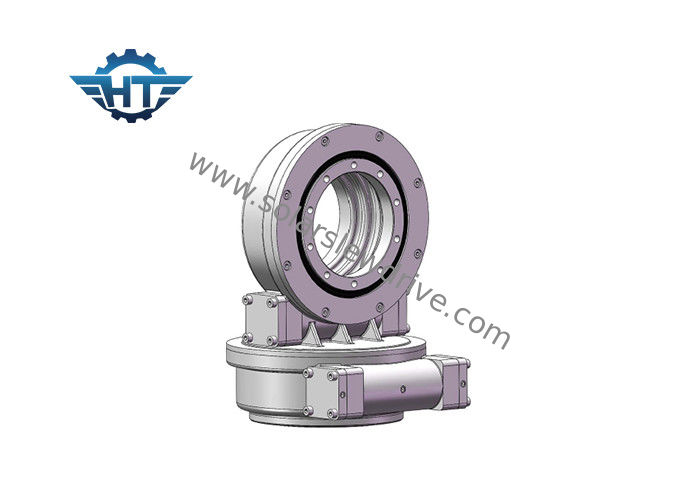

Fourniture des commandes innovatrices et rentables de pivotement
 |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | La Chine | Nom de marque: | Hangtuo |
|---|---|---|---|
| Matériel: | 50Mn, 42CrMo | modèle: | SDE7 |
| Rapport de vitesse: | 57: 1 | Couple de sortie: | 0,8 kNm |
| Tenir le couple: | kNm 6 | Inclinaison du couple: | kNm 9,2 |
| Surligner: | petite commande de groupe,moteur d'entraînement de ver |
||
Notre commande de pivotement de série de SDE principalement utilisée pour le picovolte, STP, systèmes de piste solaires de CSP.
Nos autres types de commandes de pivotement sont très utilisés pour des applications de construction, telles que des grues de camion, des manlifts, des plaques tournantes, des machines de port, des véhicules modulaires, de petites systèmes d'énergie éolienne et communications par satellites, des transporteurs de charge lourde, équipement d'inspection de pont, plate-forme de fonctionnement télescopique, des conditions de rotateur de panier, grue de yacht, mélangeur de ciment, excavatrice, etc. Nous pouvons également fournir la taille multiple de la commande de pivotement et les berarings de pivotement, le moteur hydraulique et le moteur de C.C pour être assortie avec des commandes de pivotement. Des produits ont été exportés vers partout dans le monde.
Caractéristiques
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Instructions d'installation
L'installation horizontale et l'installation verticale, voient l'image ci-dessous.
Les commandes simples de sleiwng de remorquage peuvent réaliser de doubles systèmes d'entraînement de pivotement d'axe.
Une double commande de pivotement d'axe peut réaliser de doubles systèmes d'entraînement de pivotement d'axe.
Une commande de pivotement avec un déclencheur linéaire peut également réaliser de doubles commandes de pivotement d'axe.
Diagramme de représentation de la commande de pivotement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Notre emballage et transport
Toutes les commandes de groupe seront emballées avec le cas en bois sans fumigration.
Soutenez le transport de mer, le transport d'air, le transport routier, exprès tel que le TNT, le DHL, l'UPS, le SME, le Fedex, etc. pour l'échantillon et le petit transport de cargaison.
