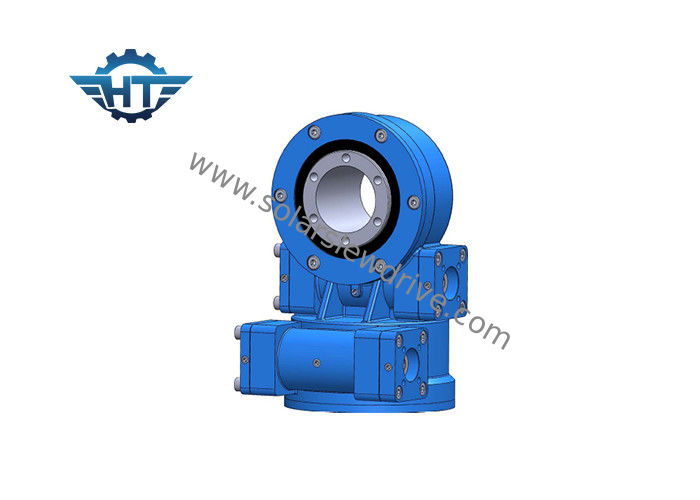

Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires

Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires

  • Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires
Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE5 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériau: 50Mn, 42CrMo modèle: SDE 5
Rapport de vitesse: 37:1 Couple de production évaluée: 800 nanomètre
Tenir le couple: 9200 nanomètre Inclinaison du couple: 6000 nanomètre
Efficacité: 40% Couleur standard: RAL 9006
Contrecoup: ≤ 0,1 D'entité: double axe
Surligner:

petite commande de groupe

,

moteur d'entraînement de ver

Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires



Description



La représentation des commandes de pivotement s'étend de 6kNm à 220kNm de tenir le couple, le 200Nm à 63kNm de couple de sortie, le 500Nm à 271kNm de retourner la capacité de charge de moment, et les rapports de réduction de boîte de vitesse du 30:1 jusqu'à 156 600 : 1. Le support peut être fait horizontalement, verticalement, ou à travers une combinaison des haches multiples.



Installation verticale

On lui conseille de monter les commandes de pivotement se rapportant à la partie supérieure de dessin jointe dans des demandes solaires de meilleure protection.

Pour d'autres applications, les directions de support seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.



Installation horizontale

On lui conseille de monter les commandes de pivotement à l'envers sur l'axe d'azimut dans des demandes solaires de meilleure protection et d'ajouter la protection pour l'axe d'altitude.



Pour d'autres applications, les directions de support seront basées sur l'évaluation du niveau de protection et il sera meilleur pour une meilleure protection.



Les doubles commandes de pivotement d'axe est montées de deux directions.



Avantage



1. Moment fort de renversement basé sur l'anneau de pivotement

2. Adopt enveloppant la commande de ver

3. Conduisez une plus grande charge pour l'usage du contact dentaire multi

4. Améliorez la fonction à verrouillage automatique statique



Données techniques



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Oui 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Oui 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Oui 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Oui 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Oui 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Oui 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Oui 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 705



Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.



Services adaptés aux besoins du client
1. conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.



Applicatons



Basse commande de groupe d'axe de vitesse de rotation SDE5 double avec la certification d'ISO9001/CE pour les traqueurs solaires 0



Le système de piste solaire concentré, en appliquant les doubles commandes d'un pivotement d'axe sur un système solaire qui ont besoin de la forte demande de la haute performance du pivotement conduit.
