Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE5 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE 5 |
---|---|---|---|
Rapport de vitesse: | 37:1 | Couple de production évaluée: | 800 nanomètre |
Tenir le couple: | 9200 nanomètre | Inclinaison du couple: | 6000 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Contrecoup: | ≤ 0,1 | D'entité: | double axe |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

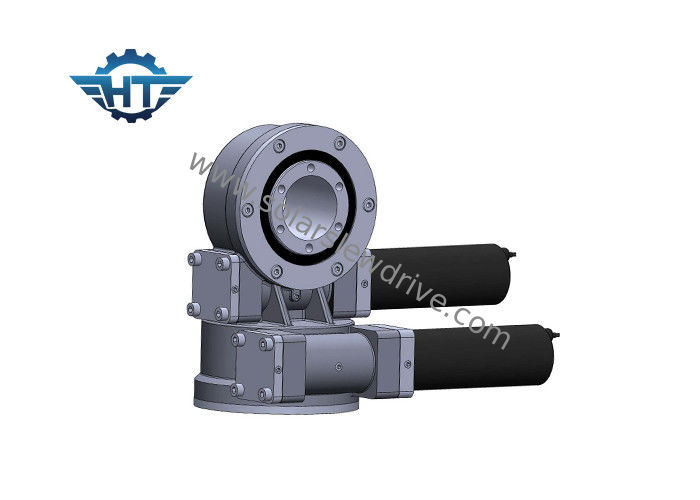

Embrayez le rapport 37/1 anneau de pivotement d'engrenage à vis sans fin de l'efficacité 40% pour le système de piste solaire de double axe
Caractéristiques
Worm la commande, qui est une commande plus élevée d'engrenage à vis sans fin d'usage-résistance, pourrait charger le couple fort de sortie et incliner le couple de moment avec la représentation bonne de la stabilité et de la fiabilité. La commande de ver est également disponible pour dépister plus haut le champ précis comme CPV, CSP, applications satellites.
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Enveloppant la commande de ver à l'intérieur
3. Contact dentaire multi pour assurer la charge élevée
4. Fonction à verrouillage automatique
Données techniques
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
En appliquant de doubles commandes d'un pivotement d'axe sur un système solaire, les panneaux seront toujours orientés vers le soleil, aucune matière la saison, heure du jour ou latitude des régions. Il peut laisser le propriétaire de projet gagner plus de capacité de l'électricité jusqu'à 40%. Et ainsi plus rendement.
