Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériau: | 50Mn, 42CrMo | modèle: | SE3 |
|---|---|---|---|
| Rapport de vitesse: | 31:1 | Couple de production évaluée: | 600nm |
| Tenir le couple: | 1500NM | Inclinaison du couple: | 3000Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | commande de pivotement pour le système de piste solaire,commande de groupe pour le traqueur solaire |
||

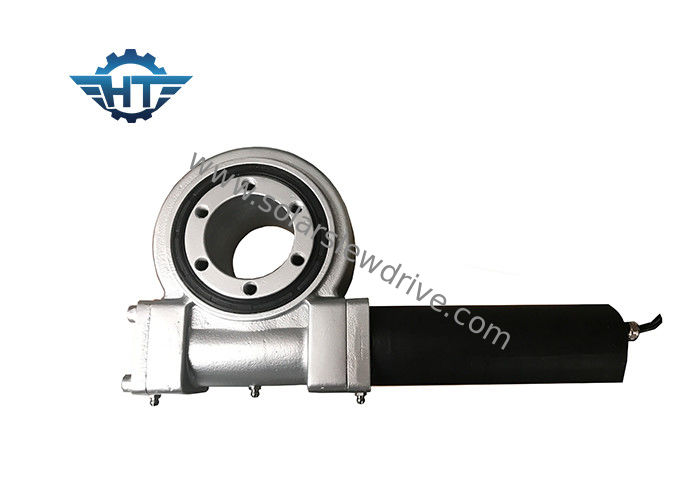

La boîte de vitesse solaire de traqueur d'axe simple d'engrenage à vis sans fin s'est assortie avec les moteurs 12/24vdc pour Csp
Description
Notre commande de pivotement se compose de logement, incidence de pivotement, cachetage, enveloppant le ver et d'autres accssories standard de matériel. Nous pouvons également assortir différents genres de moteurs tels que les moteurs électroniques de l'engrenage 12VDC ou 24VDC planétaire, les moteurs hydrauliques, qui peuvent des mouvements pour la rotation de sens horaire et de sens horaire de compteur avec la représentation stable et le rendement élevé.
L'axe simple de 3 pouces SE3 a massacré des commandes ont largement des applications telles que le système de piste simple plat d'axe, le système de piste oblique, les centrales paraboliques de cuvette, de Fresnel et d'héliostat.
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Données techniques
| Paramètres d'optimisation du traitement de modèle de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Effeciency | Précision (degré) | IP | Temp travaillant. (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Oui | 204 |
Remarque : Pour des dimensions plus détaillées et des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
