Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | VE9 » |
---|---|---|---|
Rapport de vitesse: | 61:1 | Couple de production: | 2250 nanomètre |
Tenir le couple: | kNm 31~45 | Inclinaison du couple: | kNm 16~21 |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Surligner: | moteur hydraulique de groupe,vitesse de pivotement |

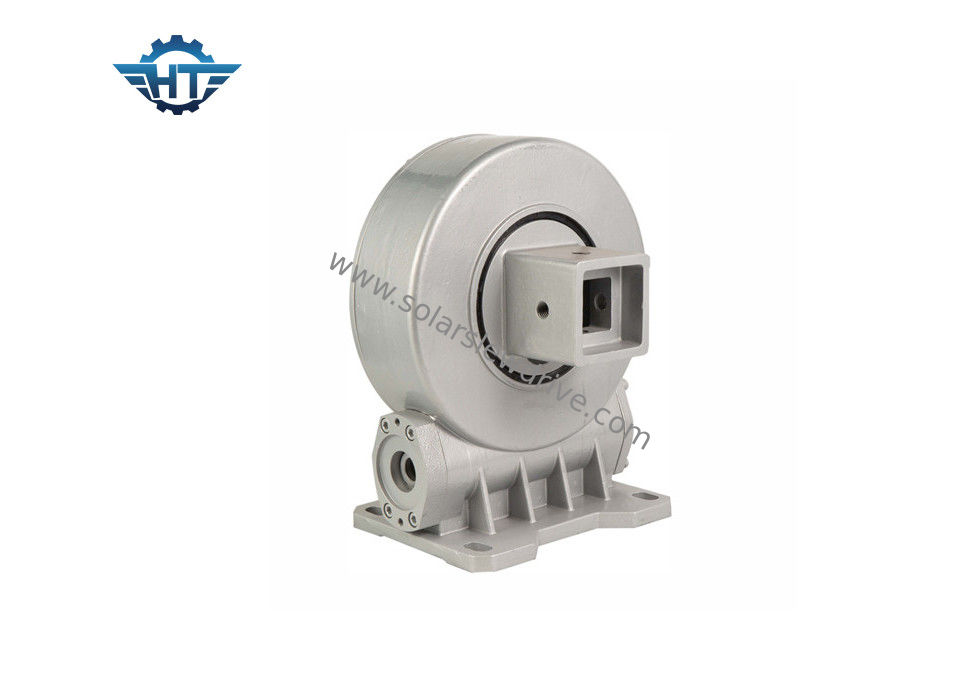

Boîte de vitesse d'entraînement du groupe VE9 avec le moteur de C.C 24v pour le système de piste simple d'axe
Description
La série VE est une solution robuste d'entraînement de pivotement d'inclus-embrayage équipée pour le cycle solide, à vitesse réduite (<1 RPM="">
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. Intérieur d'arrêt dur au cas où mulfunctioning du système de contrôle de logiciel
3. Enveloppant la commande de ver à l'intérieur
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Paramètres des séries du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applicatons
Système de piste simple d'axe
Le système de piste simple d'axe inclut l'axe simple plat et l'axe simple incliné.
